برچسب زدن بطری OPP روتاری چسب داغ مذاب دستگاه برچسب زدن تجهیزات برچسب اپلیکاتور برای کارخانه آب بطری پلاستیکی

توضیحات محصول

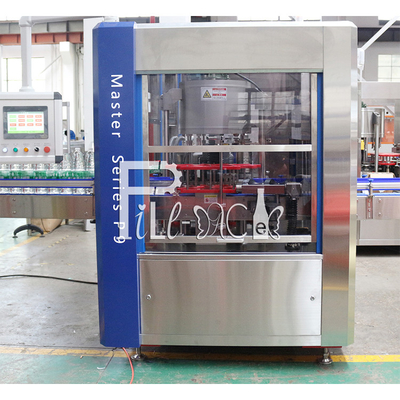

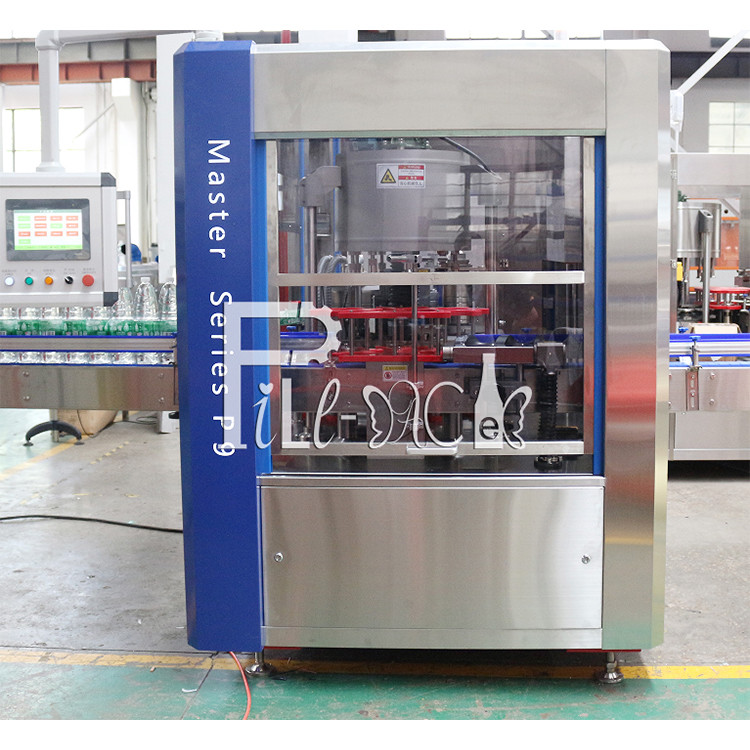

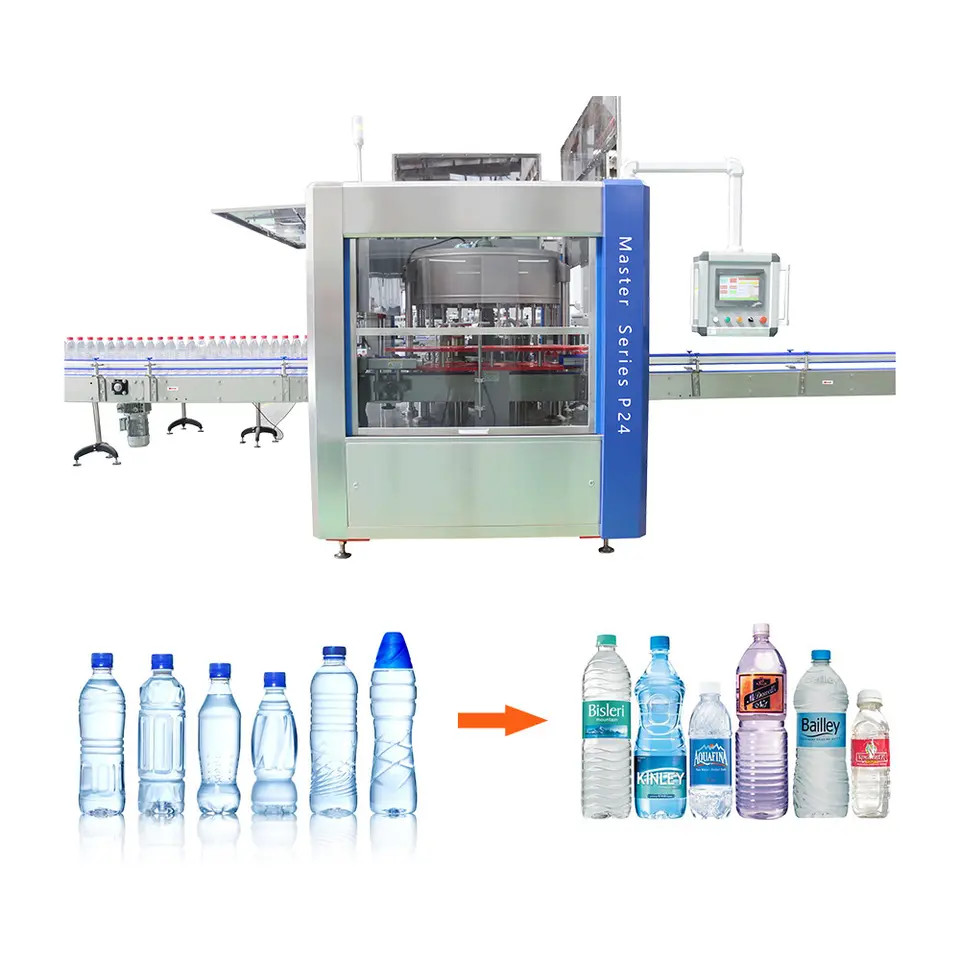

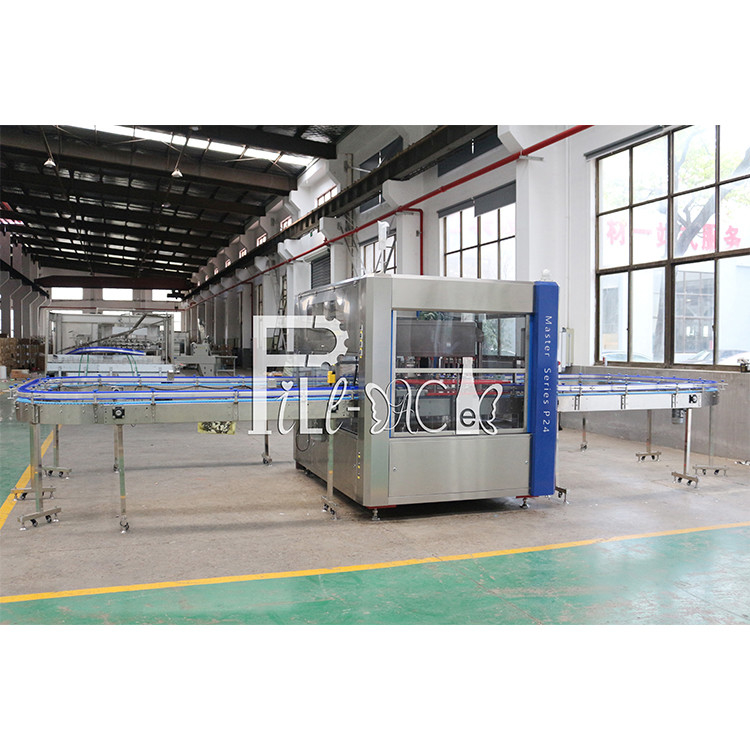

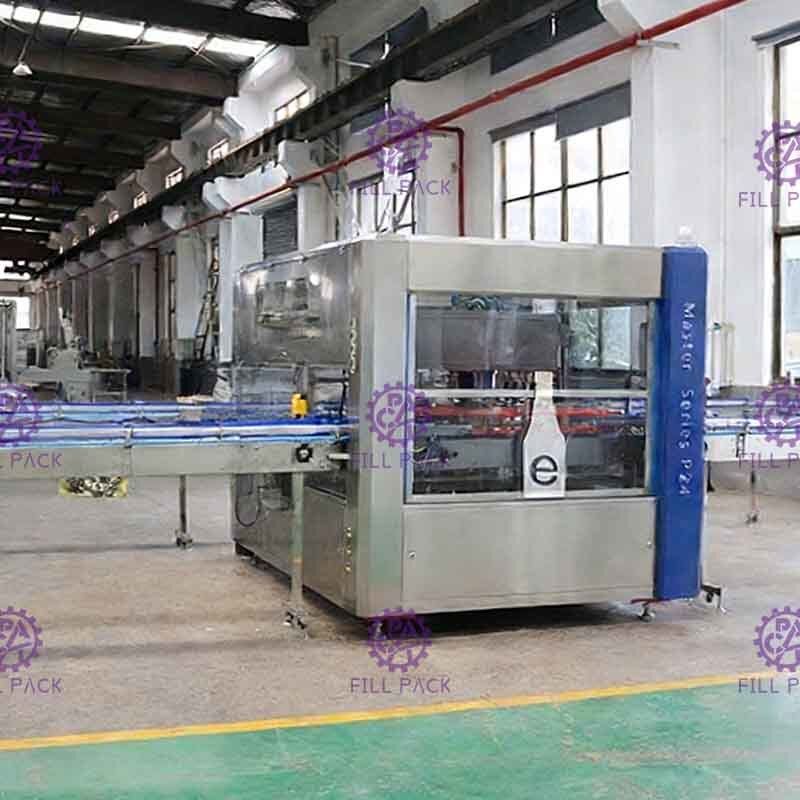

دستگاه برچسب زن بطری OPP با چسب داغ برای بطری های پلاستیکی کارخانه آب

اصل کار
در ابتدای فرآیند کار، بطری ها با سرعت ثابت روی تسمه نقاله به دستگاه برچسب زن تغذیه می شوند. دستگاه تثبیت کننده مکانیکی بطری ها را با فاصله ثابت از هم جدا کرده و بطری ها را در امتداد تسمه نقاله هل می دهد. سیستم مکانیکی دستگاه برچسب زن شامل چرخ محرک، چرخ برچسب زن و قرقره است.

چرخ محرک نوار برچسب را به طور متناوب می کشد، نوار برچسب از قرقره بیرون کشیده می شود و چرخ برچسب زن پس از عبور از چرخ برچسب زن، نوار برچسب را روی بطری فشار می دهد. برای حفظ کشش نوار برچسب از کنترل جابجایی حلقه باز روی قرقره استفاده می شود. از آنجایی که برچسب ها به طور نزدیک به هم روی نوار برچسب متصل هستند، نوار برچسب باید دائماً شروع و متوقف شود.

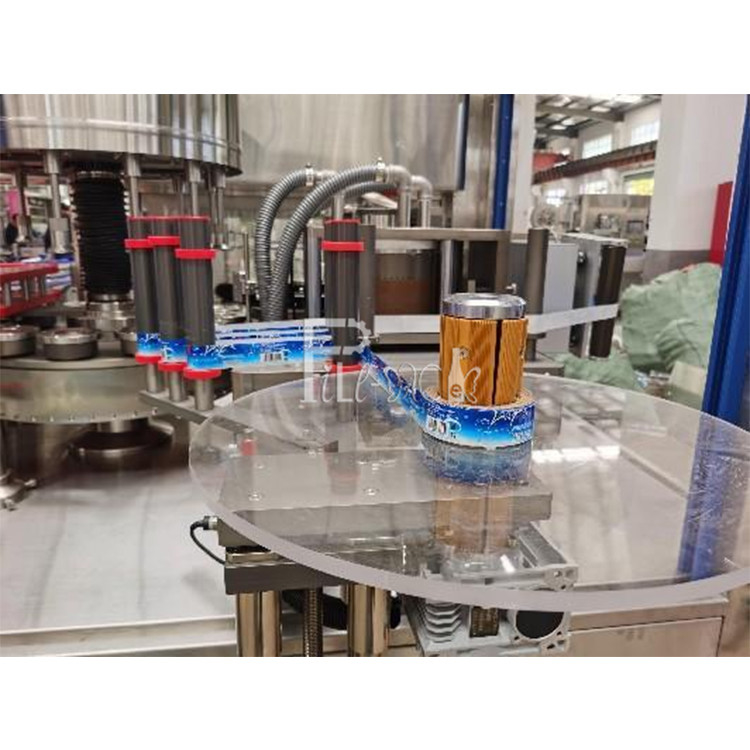

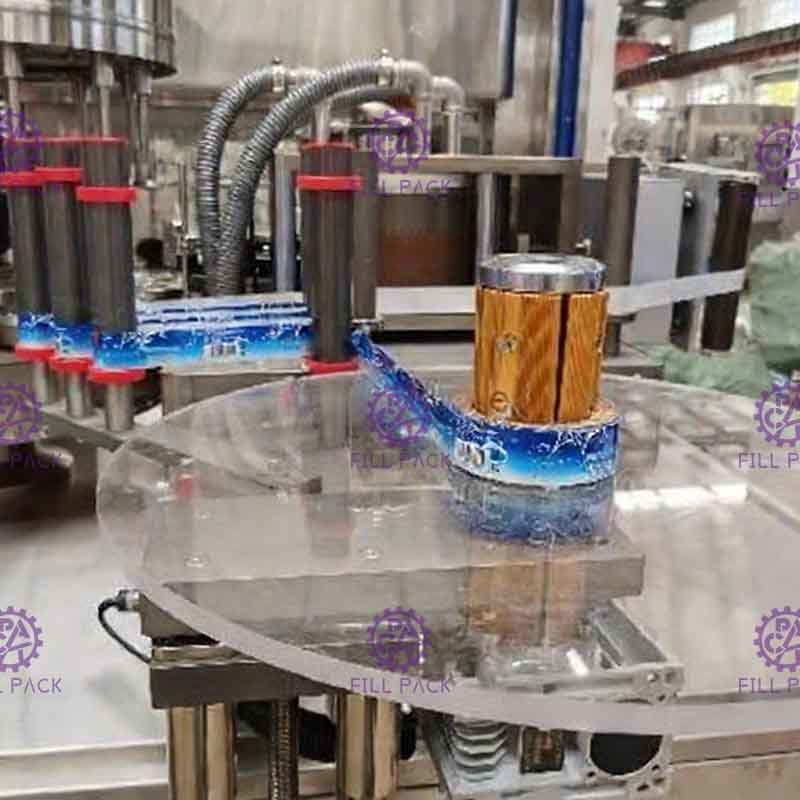

برچسب زمانی به بطری متصل می شود که چرخ برچسب زن با همان سرعت بطری حرکت کند. هنگامی که تسمه نقاله به موقعیت معینی می رسد، چرخ محرک نوار برچسب برای مطابقت با سرعت تسمه نقاله شتاب می گیرد و پس از اعمال برچسب، برای توقف کاهش سرعت می یابد.

فرآیند:

تغذیه بطری → موقعیت یابی اولیه → تغذیه برچسب → برچسب زنی → اتمام

پارامترهای فنی تجهیزات

قطعات مکانیکی:

سیستم حمل و نقل: موتور AC TRANSTECNO 750 وات (با کاهش سرعت توسط TRANSTECNO)، کنترل سرعت اینورتر

تسمه نقاله: تسمه نقاله صنعتی زنجیری نایلونی ایتالیایی FLEXON LF820-K325

سیستم حمل و نقل اصلی: موتور AC TRANSTECNO 1.5 کیلووات (با کاهش سرعت توسط TRANSTECNO)

جداسازی بطریسیستم تامین برچسب با سرعت بالا سروو (رانده شده توسط موتور سروو)سیستم جداکننده بطری کرم صنعتی

دستگاه تغذیه بطری:با سیستم تغذیه بطری کرم و سیستم موقعیت یابی چرخ ستاره برای اطمینان از دقت و پایداری بارگیریدستگاه موقعیت یابی: موقعیت یابی اولیه مکانیکی، با استفاده از سیستم بادامک برای صاف کردن بطری برای موقعیت یابی برچسب.دستگاه برچسب زنی:

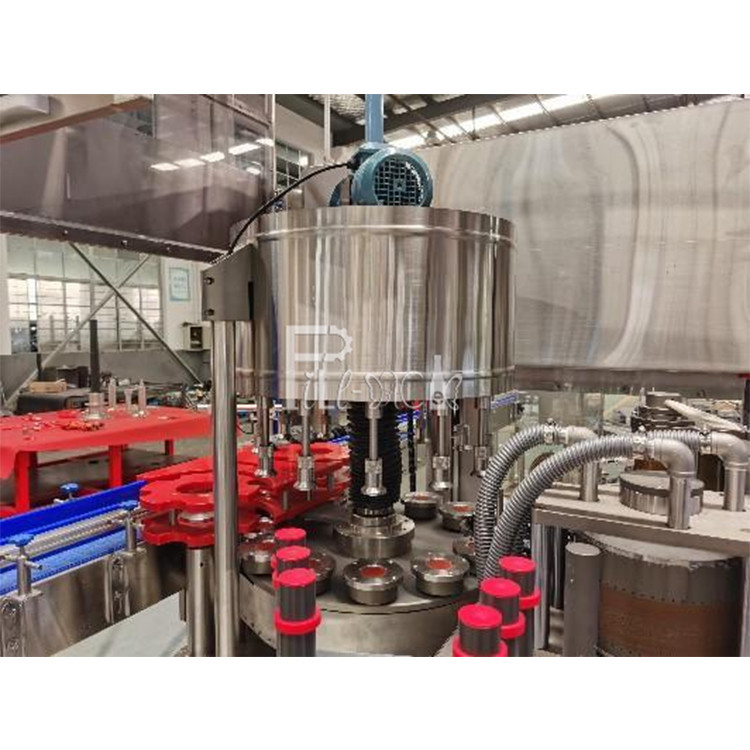

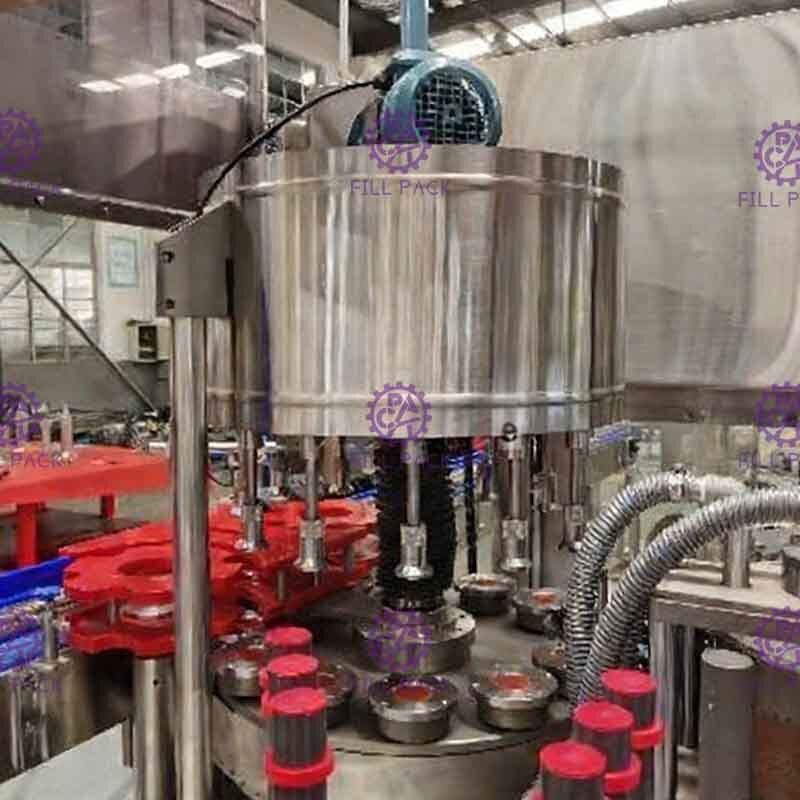

بطری ها توسط چرخ دوار برداشته می شوند، برچسب زنی در حین چرخش.دستگاه تامین برچسب:سیستم تامین برچسب با سرعت بالا سروو (رانده شده توسط موتور سروو)دستگاه فشار برچسب:

واحد برس قوسیدستگاه هدایت بطری:

تنظیم توسط ریل راهنمای بخش مختصات دوگانهبخش ایمنی دستگاه:

حفاظت ایمنی: برای حفظ ایمنی اپراتور، هنگام کار دستگاه لطفاً درب های محافظ را ببندید.هشدار کمبود برچسب: هشداری برای یادآوری اپراتور برای تعویض برچسب هنگام اتمام برچسب تنظیم شده است.

هشدار کمبود بطری: در صورت کمبود بطری، دستگاه متوقف شده و هشدار می دهد. دستگاه به محض قرار دادن بطری ها به طور خودکار مجدداً راه اندازی می شود که این امر تولید آنلاین را تسهیل می کند.هشدار نشت برچسب: برای کنترل کیفیت برچسب زنی.

تست فشار: هنگامی که فشار نمی تواند نیاز تجهیزات را برآورده کند، دستگاه برای جلوگیری از تولید محصولات معیوب متوقف می شود.پیکربندی الکتریکی:

شماره.

نام

تعداد

برند

1

صفحه لمسی
