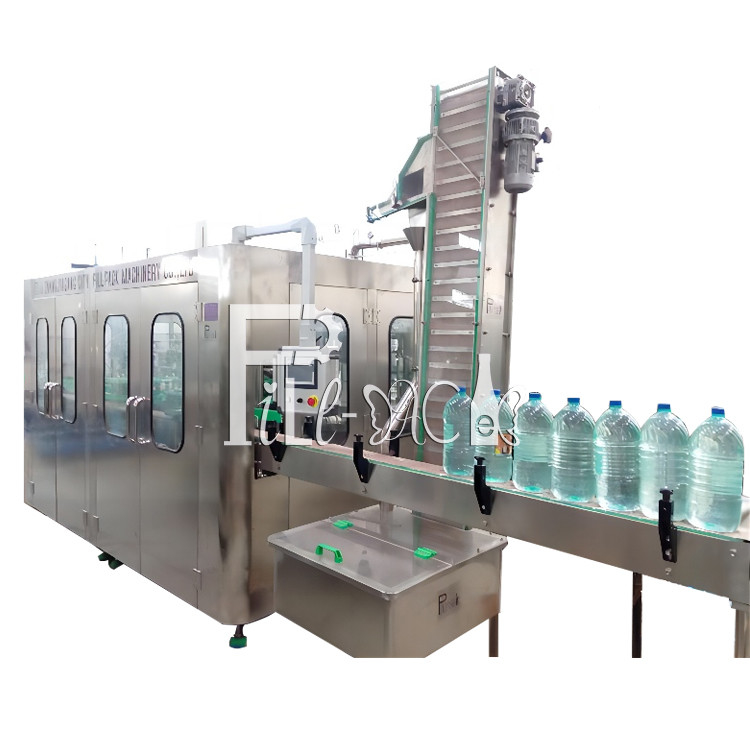

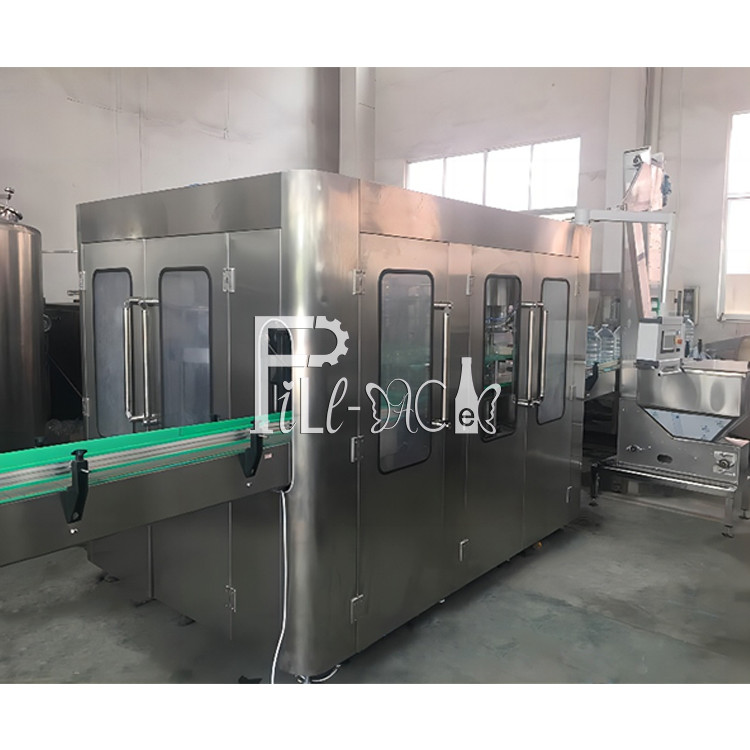

دستگاه پرکن بطری معدنی 3 لیتری / 5 لیتری / 10 لیتری خط آب خالص 3 در 1 پلاستیک 1000BPH 7.5KW

توضیحات محصول

3L / 5L / 10L دستگاه پرکن بطری بزرگ پلاستیکی 3 در 1 سیستم کارخانه تجهیزات خط تولید بطری

اصل کار:

این تجهیزات در تولید نوشیدنی های غیر سودا از آب میوه داغ یا آب سرد بسته بندی شده در بطری های پلی استر استفاده می شود. شستشو، پر کردن و درب بندی در یک دستگاه ادغام شده اند. پیشرفته ترین فناوری از ژاپن و آلمان در طراحی به کار رفته است. از پر کردن سطح مایع ثابت گرانشی استفاده می شود. پر کردن سریع است، مقدار مایع با دقت کنترل می شود و از افتادن و نشت جلوگیری می شود. از گیره های فنری در فرآیند شستشوی بطری استفاده می شود. بطری های خالی را می توان 180 درجه در امتداد ریل انتقال چرخاند. دو بار شستشوی داخلی و خارجی وجود دارد، راندمان شستشوی بطری بالا است. پر کردن توسط شیر پرکننده کنترل کننده سطح مایع از نوع فنری، بدون چکه کردن. سطح مایع آسان است. تمام ساخت و ساز از SUS304 ساخته شده است، هیچ گوشه مرده ای در داخل شیر پرکننده وجود ندارد. از گشتاور مغناطیسی برای درب بندی پیچی استفاده می شود. قدرت درب بندی پیچی را می توان بدون مراحل تنظیم کرد. قدرت درب بندی پیچی را نیز می توان ثابت کرد و درپوش ها آسیب نمی بینند، درب بندی قابل اعتماد است. یک مخزن گرمایشی الکتریکی سرد و گرم در کل سیستم وجود دارد، به ویژه برای حفظ دمای پر کردن داغ در هنگام پر کردن آب میوه داغ. و همچنین می تواند با شکست الکتریکی آسان برای پر کردن آب سرد، گرمایش را متوقف کند. نیازی به کار با سیستم بخار اضافی ندارد. کل دستگاه توسط PLC با صفحه نمایش لمسی به عنوان رابط انسان و ماشین کنترل می شود. مقدار نوشیدنی ها در مخزن ذخیره سازی را می توان به طور خودکار کنترل کرد. پر کردن و درب بندی به طور خودکار متوقف می شود، زمانی که بطری وجود نداشته باشد. هنگامی که بطری ها به اشتباه گیر کرده اند یا درپوش ها در دسترس نیستند، دستگاه می تواند به طور خودکار متوقف شود. از فناوری تغییر فرکانس برای تنظیم سرعت عملکرد بدون وقفه استفاده می شود. ظرفیت تولید را می توان به صورت دیجیتالی نمایش داد و می توان آن را به راحتی تنظیم کرد.

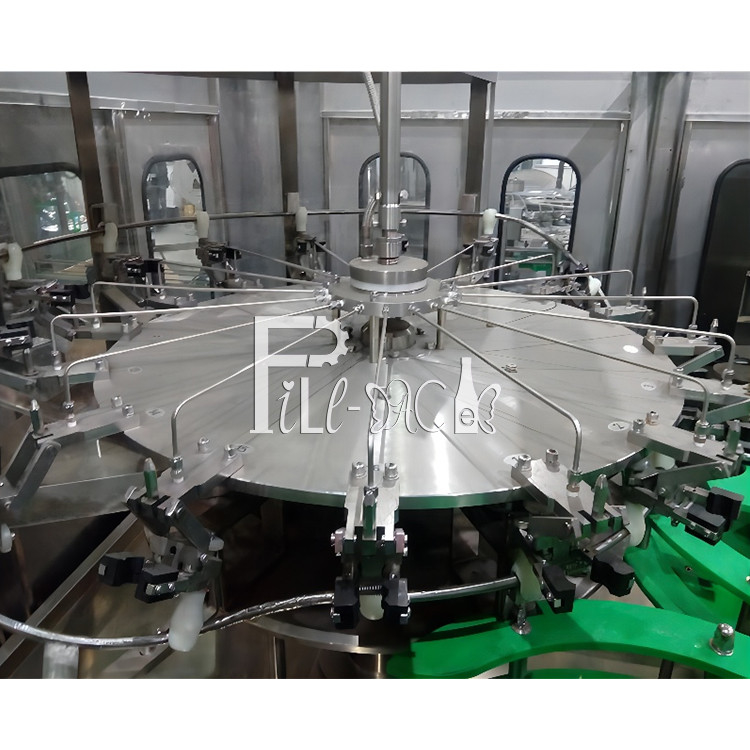

بخش آبکشی

1) به جز چارچوب پایین، قطعات انتقال و برخی از قطعاتی که باید از مواد خاص ساخته شوند. سایر قطعات یدکی از فولاد ضد زنگ 304 ساخته شده اند.

2) بلبرینگ غلتکی از فولاد ضد زنگ ساخته شده است، حلقه آب بندی از جنس EPDM و پلاستیک از جنس UMPE ساخته شده است.

3) گیره از فولاد ضد زنگ ساخته شده است، موقعیتی که گردن بطری را نگه می دارد نیز از فولاد ضد زنگ ساخته شده است، در مقایسه با گیره لاستیکی سنتی، بهداشتی تر، بادوام تر و بدون قطعات فرسوده سریع است، قطعات پیچی گردن بطری می توانند از آلودگی توسط گیره لاستیکی جلوگیری کنند.

4) گیره مجهز به نازل اسپری با راندمان بالا است، می تواند به هر موقعیتی از دیواره داخلی بطری برسد و می تواند در مصرف آب آبکشی صرفه جویی کند. یک پوشش بالای نازل اسپری وجود دارد که می تواند از ریختن آب جلوگیری کند. و شیار بازیافت و لوله های بازیافت در زیر نازل ها وجود دارد.

5) زمان آبکشی را می توان به مدت 4 ثانیه تضمین کرد.

6) با تنظیم ارتفاع قطعات دوار برای انطباق با ارتفاع بطری های مختلف.

7) انگیزه از سیستم محرک در چارچوب که توسط چرخ دنده منتقل می شود، گرفته شده است.

8) تامین آب آبکشی توسط شیر برقی کنترل می شود.

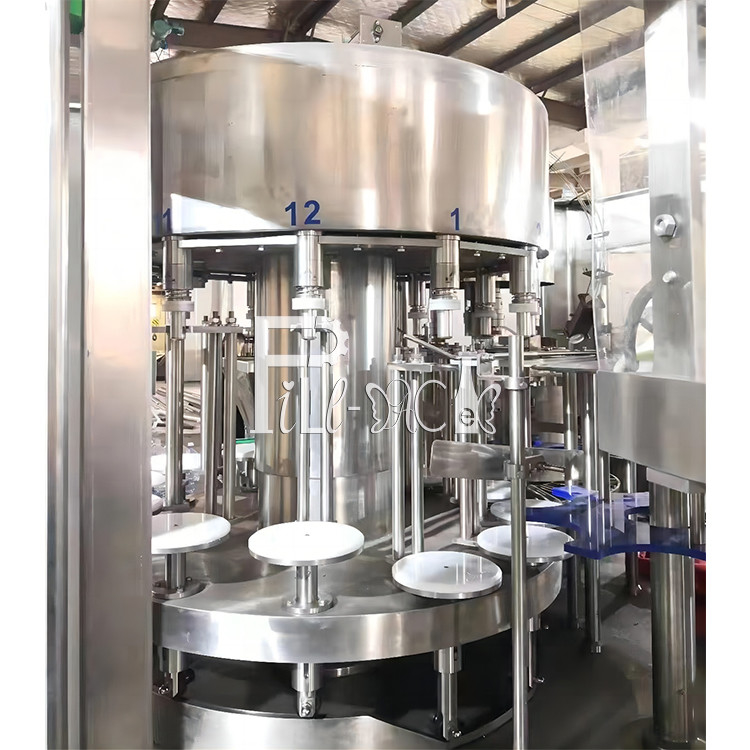

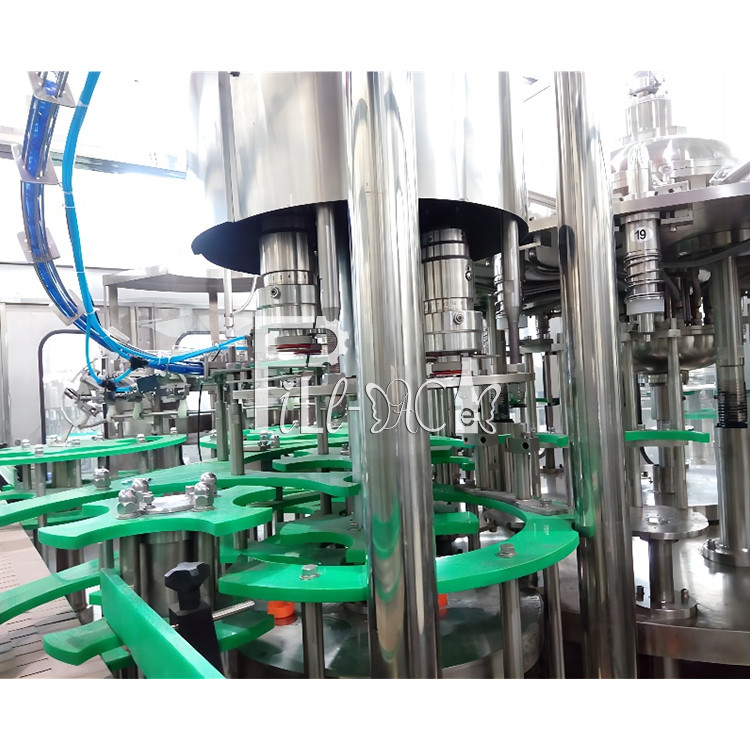

بخش پر کردن

1) بلبرینگ ضد خوردگی بدون نگهداری آلمان که می تواند آلودگی پر کردن را به محیط کاهش دهد، اتخاذ شده است.
2) صفحه چرخان از SUS AISI304، بلبرینگ دندانه دار بزرگ ساخته شده است.
3) شیر مکانیکی فشار، طراحی پیشرفته خارجی را با سرعت پر کردن سریع، بدون جیب گوشه بهداشتی، چند قطعه آب بندی و کنترل دقیق سطح مایع معرفی کرده است. کل شیر از فولاد ضد زنگ 304 ساخته شده است.
4) سیستم پرکننده دارای یک سیستم گردش CIP برای شستن خط لوله و فنجان تقلبی است که برای تمیز کردن شیر پرکننده استفاده می شود. این سیستم می تواند لوله مایع، مخزن مایع و شیر پرکننده و غیره را به طور موثر تمیز کند.
5) این سیستم پرکننده دارای یک سیستم کنترل دمای خودکار است.
6) شیر پرکننده باز می شود و پر کردن را شروع می کند، زمانی که به سمت پایین حرکت می کند و به گردن بطری برخورد می کند، شیر پرکننده به سمت بالا حرکت می کند و زمانی که پر کردن را تمام می کند، گردن بطری را ترک می کند.
7) تامین مایع، سوئیچ سطح مایع مغناطیسی شیر پنوماتیک خودکار را برای کنترل خودکار مخزن مایع اتخاذ می کند.
8) انگیزه پرکننده از سیستم محرک در چارچوب گرفته شده و توسط چرخ دنده منتقل می شود.

بخش درب بندی

اصل:
این واحد بالاترین درجه دقت دستگاه 3 در 1 است، برای عملکرد پایدار دستگاه و کیفیت محصول مهم است.
ویژگی های درب بند پیچی به شرح زیر است:
1) سر درب بندی پیچی (قطعات اصلی که می توانند کیفیت درب بندی را تضمین کنند)، متخصص طراحی فولاد مغناطیسی را بهبود می بخشد، این بهبود می تواند میزان نقص درب بندی را بهتر کاهش دهد و ویژگی سنتی تنظیم و تنظیم آسان گشتاور سر درب بندی پیچی.
2) سر درب بندی پیچی طراحی دو منظوره است. برای درپوش تخت و درپوش ورزشی مناسب است.
3) دستگاهی که می تواند درپوش معکوس را خارج کند و از عبور درپوش معکوس جلوگیری کند، در راهنمای افتادن درپوش قرار می گیرد. عبور از سیستم بارگیری درپوش.
4) یک گروه از سوئیچ های فوتوالکتریک روی راهنمای افتادن درپوش قرار می گیرند. دستگاه زمانی متوقف می شود که هیچ درپوشی روی راهنما وجود نداشته باشد.
5) یک سوئیچ تشخیص ورودی بطری روی درب بند پیچی قرار می گیرد.
6) یک سیلندر قفل درپوش در اتصال بین راهنمای افتادن درپوش و صفحه ضربه زدن درپوش وجود دارد. این امر محقق می شود که بدون تغذیه، بدون درپوش.
8) با تنظیم ارتفاع قطعات دوار برای انطباق با ارتفاع بطری های مختلف.
9) انگیزه درب بند پیچی از سیستم محرک در چارچوب گرفته شده و توسط چرخ دنده منتقل می شود.
10) قطعات اصلی درب بند پیچی توسط مرکز پردازش کنترل دیجیتال پردازش می شوند.
