مجموعه کامل کامل بطری آب معدنی خط پرکن اتوماتیک پت پلاستیکی

توضیحات محصول

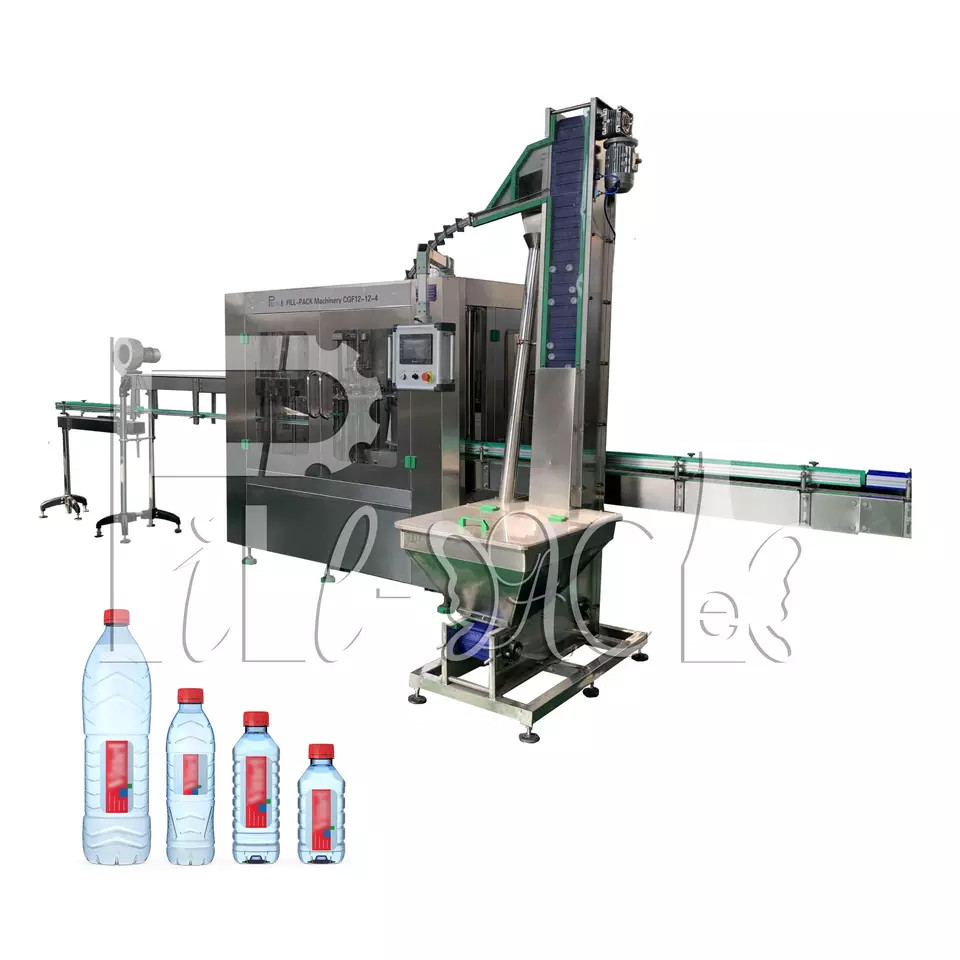

دستگاه پرکن بطری آب معدنی کوچک پلاستیکی PET اتوماتیک کامل

خط پرکن آب بطری

عمومی:

این تجهیزات برای تولید نوشیدنی های آب میوه دانه ای استفاده می شود. شستشو، پر کردن دانه، پر کردن آب میوه و دربندی در یک دستگاه ادغام شده اند. پیشرفته ترین فناوری از ژاپن و آلمان در طراحی به کار رفته است. از پر کردن سطح مایع ثابت گرانشی استفاده می شود. پر کردن سریع است، مقدار مایع به طور دقیق کنترل می شود و از افتادن و نشت جلوگیری می شود.

در فرآیند شستشوی بطری از گیره های فنری استفاده می شود. بطری های خالی را می توان 180 درجه در امتداد ریل انتقال چرخاند. دو بار شستشوی داخلی و خارجی وجود دارد، راندمان شستشوی بطری بالا است. پر کردن توسط شیر پرکننده کنترل کننده سطح مایع از نوع فنری، بدون چکه کردن. سطح مایع به راحتی قابل کنترل است. تمام ساختار از SUS304 ساخته شده است، هیچ گوشه مرده ای در داخل شیر پرکن وجود ندارد. گشتاور مغناطیسی برای دربندی پیچی استفاده می شود. قدرت دربندی پیچی را می توان بدون پله تنظیم کرد. قدرت دربندی پیچی را نیز می توان ثابت کرد و درپوش ها آسیب نمی بینند، دربندی قابل اطمینان است. کل دستگاه توسط PLC با صفحه لمسی به عنوان رابط انسان و ماشین کنترل می شود. مقدار نوشیدنی ها در مخزن ذخیره سازی را می توان به طور خودکار کنترل کرد. پر کردن و دربندی به طور خودکار متوقف می شود زمانی که بطری وجود نداشته باشد. هنگامی که بطری ها به اشتباه گیر کرده اند یا درپوش ها در دسترس نیستند، دستگاه می تواند به طور خودکار متوقف شود. از فناوری تغییر فرکانس برای تنظیم سرعت عملکرد بدون وقفه استفاده می شود. ظرفیت تولید را می توان به صورت دیجیتالی نمایش داد و می توان آن را به راحتی تنظیم کرد.

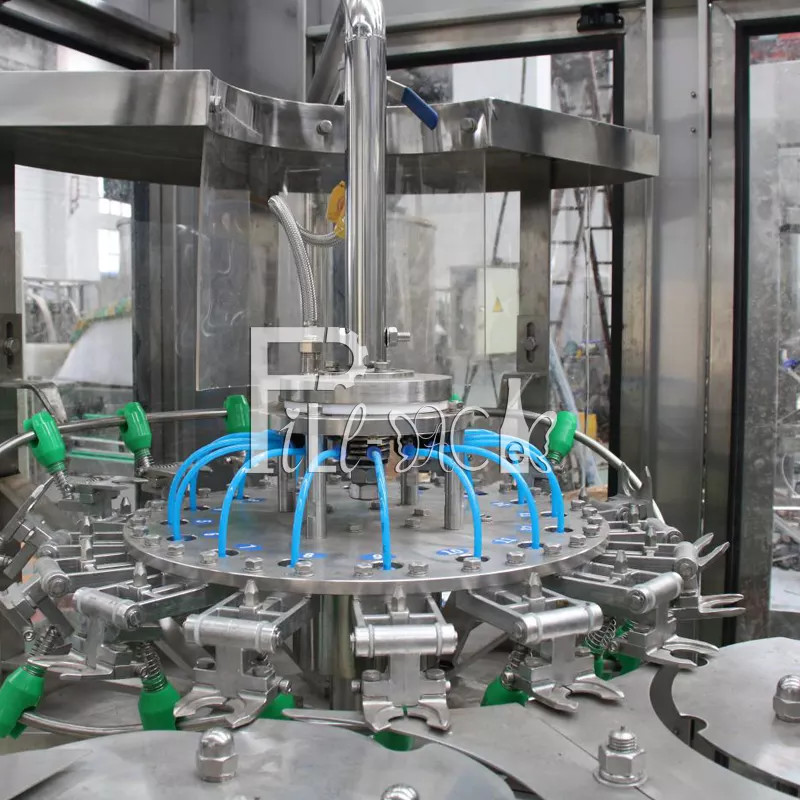

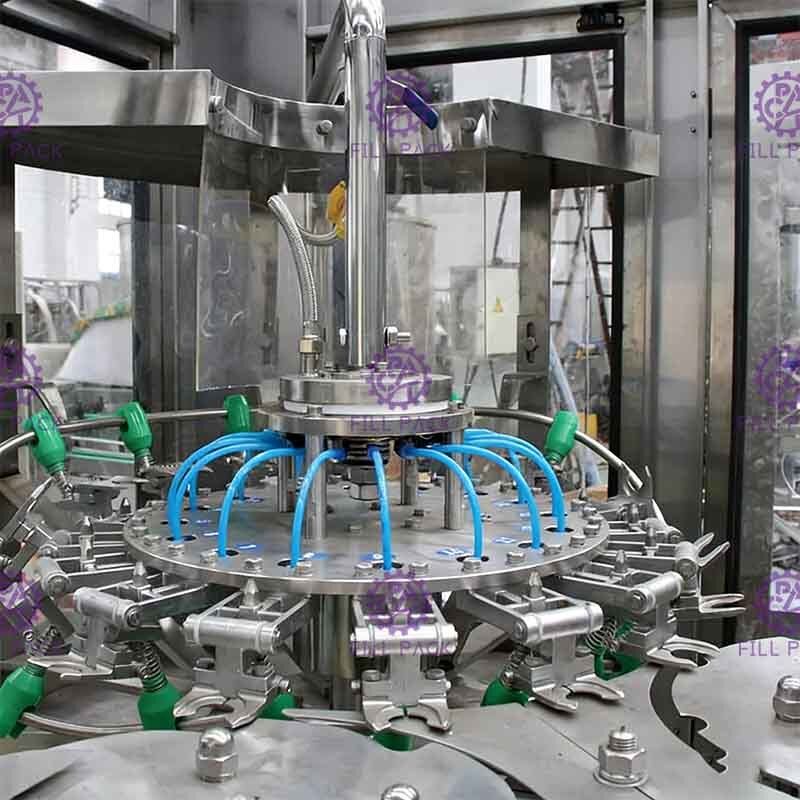

بخش شستشو:

1) به جز چارچوب پایین، قطعات انتقال و برخی از قطعاتی که باید از

مواد خاص ساخته شوند. سایر قطعات یدکی از فولاد ضد زنگ 304 ساخته شده اند.

2) بلبرینگ غلتکی از فولاد ضد زنگ ساخته شده است، حلقه آب بندی از جنس EPDM و

پلاستیک از UMPE ساخته شده است.

3) گیره از فولاد ضد زنگ ساخته شده است، جایی که گردن بطری را نگه می دارد نیز از

فولاد ضد زنگ ساخته شده است، در مقایسه با گیره لاستیکی سنتی، بهداشتی تر، بادوام تر و بدون قطعات فرسوده سریع است، قطعات پیچی گردن بطری می توانند از آلودگی توسط گیره لاستیکی جلوگیری کنند.

4) گیره مجهز به نازل اسپری با راندمان بالا است، می تواند به هر موقعیتی از دیواره داخلی

بطری برسد و می تواند در مصرف آب شستشو صرفه جویی کند. یک پوشش بالای نازل اسپری وجود دارد که می تواند از ریختن آب جلوگیری کند. و شیار بازیافت تنظیم کننده و لوله های بازیافت در زیر نازل ها وجود دارد.

5) زمان شستشو را می توان به مدت 4 ثانیه تضمین کرد.

6) با تنظیم ارتفاع قطعات دوار برای انطباق با ارتفاع بطری های مختلف.

7) انگیزه از سیستم محرک در چارچوب که توسط چرخ دنده منتقل می شود، گرفته شده است.

8) تامین آب شستشو توسط شیر برقی کنترل می شود.

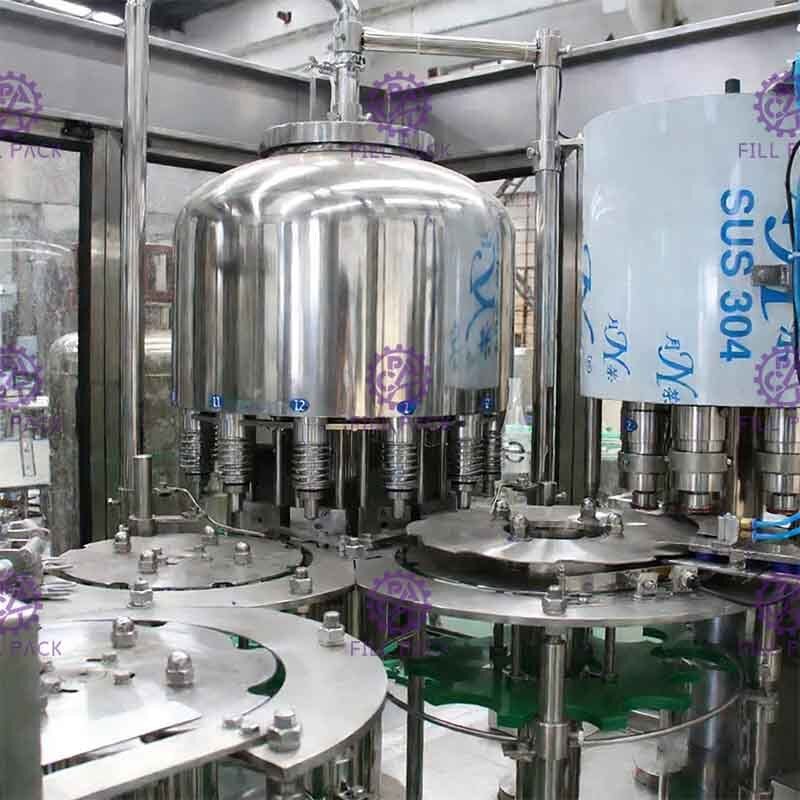

بخش پر کردن:

1) بلبرینگ ضد خوردگی بدون نیاز به نگهداری آلمان را اتخاذ کرد که می تواند آلودگی پر کردن را به محیط کاهش دهد.

2) صفحه چرخان از SUS AISI304، بلبرینگ دندانه دار بزرگ و مسطح ساخته شده است.

3) شیر مکانیکی فشار، طراحی پیشرفته خارجی را با سرعت پر کردن سریع، بدون جیب گوشه بهداشتی، چند قطعه آب بندی و کنترل دقیق سطح مایع معرفی کرده است. کل شیر از فولاد ضد زنگ 304 ساخته شده است.

4) سیستم پرکن دارای یک سیستم گردش CIP برای شستن خط لوله و فنجان تقلبی است که برای تمیز کردن شیر پرکن استفاده می شود. این سیستم می تواند لوله مایع، مخزن مایع و شیر پرکن و غیره را به طور موثر تمیز کند.

5) این سیستم پرکن دارای یک سیستم کنترل دمای خودکار است.

6) شیر پرکن باز می شود و پر کردن را شروع می کند وقتی به سمت پایین حرکت می کند و به گردن بطری برخورد می کند، شیر پرکن به سمت بالا حرکت می کند و وقتی پر کردن تمام شد، گردن بطری را ترک می کند.

7) تامین مایع، سوئیچ سطح مایع مغناطیسی شیر پنوماتیک خودکار را برای کنترل خودکار مخزن مایع اتخاذ می کند.

8) انگیزه پرکننده از سیستم محرک در چارچوب که توسط چرخ دنده منتقل می شود، گرفته شده است.

بخش دربندی:

1) سر دربندی پیچی (قطعات اصلی که می توانند کیفیت دربندی را تضمین کنند)، متخصص طراحی فولاد مغناطیسی را بهبود می بخشد، این بهبود می تواند میزان نقص دربندی را بهتر کاهش دهد و ویژگی سنتی تنظیم و تنظیم آسان گشتاور سر دربندی پیچی را دارد.

2) سر دربندی پیچی طراحی دو منظوره است. برای درپوش تخت و درپوش ورزشی مناسب است.

3) دستگاهی که می تواند درپوش معکوس را خارج کند و از عبور درپوش معکوس جلوگیری کند، در راهنمای افتادن درپوش قرار می گیرد. با عبور از سیستم بارگیری درپوش.

4) یک گروه از سوئیچ های فوتوالکتریک روی راهنمای افتادن درپوش قرار می گیرند. دستگاه زمانی متوقف می شود که هیچ درپوشی روی راهنما وجود نداشته باشد.

5) یک سوئیچ تشخیص ورودی بطری روی دربند پیچی قرار می گیرد.

6) یک سیلندر قفل درپوش در اتصال بین راهنمای افتادن درپوش و صفحه ضربه زدن درپوش وجود دارد. این امر محقق می شود که بدون تغذیه، بدون درپوش.

7) با تنظیم ارتفاع قطعات دوار برای انطباق با ارتفاع بطری های مختلف.

8) انگیزه دربند پیچی از سیستم محرک در چارچوب که توسط چرخ دنده منتقل می شود، گرفته شده است.

9) قطعات اصلی دربند پیچی توسط مرکز پردازش کنترل دیجیتال پردازش می شوند.

دستگاه های الکتریکی:

پارامترها:
