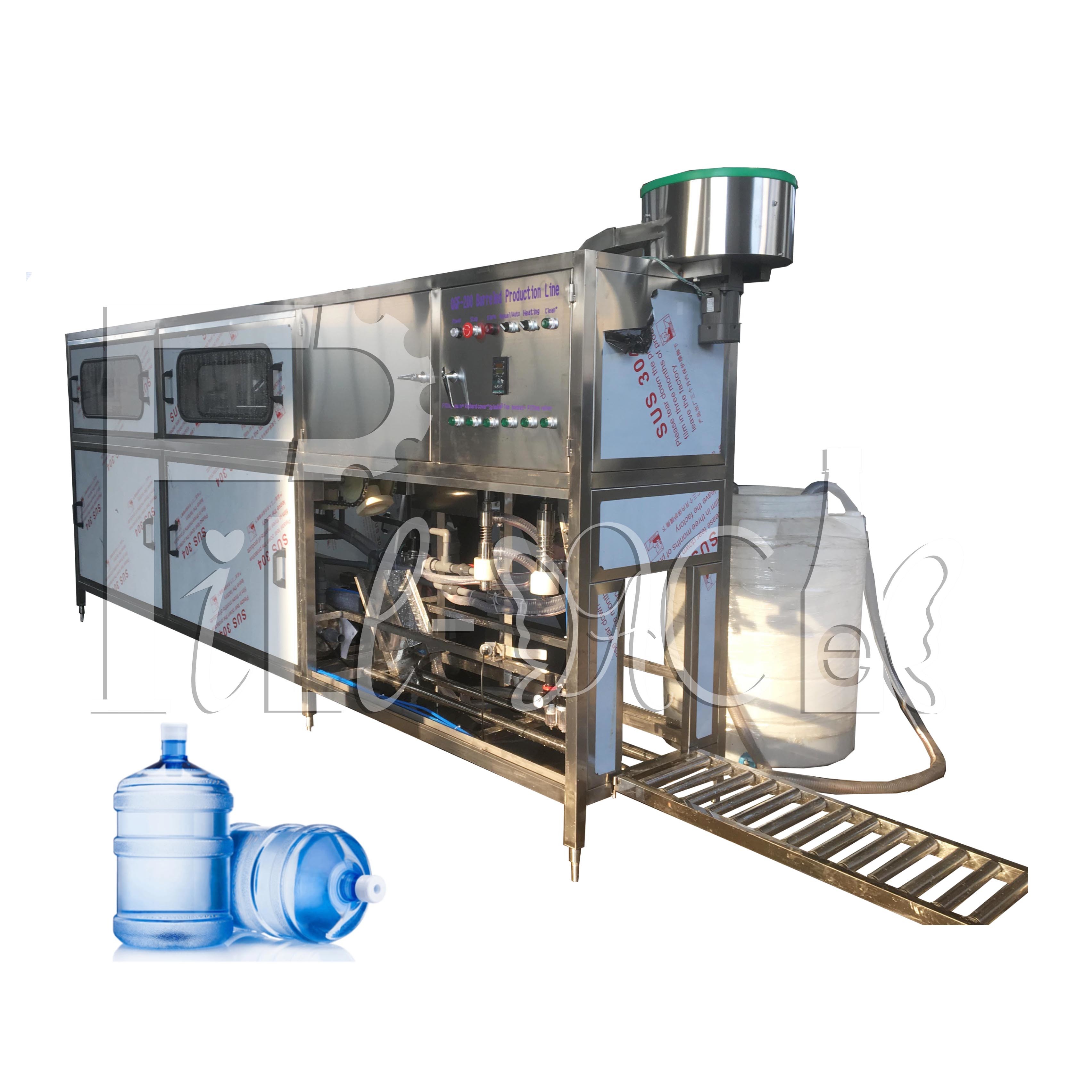

دستگاه بطری 5 گالن 200BPH با شیر سرریز

توضیحات محصول

خط تولید/تجهیزات/کارخانه تولید آب 200BPH 5 گالن، سطل گالن با شیر سرریز



1.1، دستگاه درپوش‌بردار و شستشوگر نیمه‌خودکار



کارگر کوزه استفاده شده را در سمت راست موقعیت درپوش‌بردار قرار می‌دهد، با گردن آن که در سوراخ فرو می‌رود، کارگر پدال پا را فشار می‌دهد تا درپوش از گردن جدا شود. و سپس کارگر باید کوزه را بردارد تا در سمت چپ موقعیت شستشوی دستگاه قرار دهد. پس از قرار دادن کوزه، پنجره باید بسته شود. سپس دستگاه شستشو به خودی خود شروع به کار می‌کند. در حین شستشو، برس داخلی داخل کوزه و زمان شستشو از پیش تعیین شده است، دستگاه با اتمام زمان متوقف می‌شود. عملکرد گرمایش می‌تواند با توجه به نیاز مشتری روشن/خاموش شود.

پارامترها:

توان: 1.12 کیلووات بدون گرمایش، 2.12 کیلووات با گرمایش

ضخامت صفحه: 1 میلی‌متر

اندازه مکعب دستگاه: 25*25 میلی‌متر

ضخامت مکعب: 1.5 سانتی‌متر

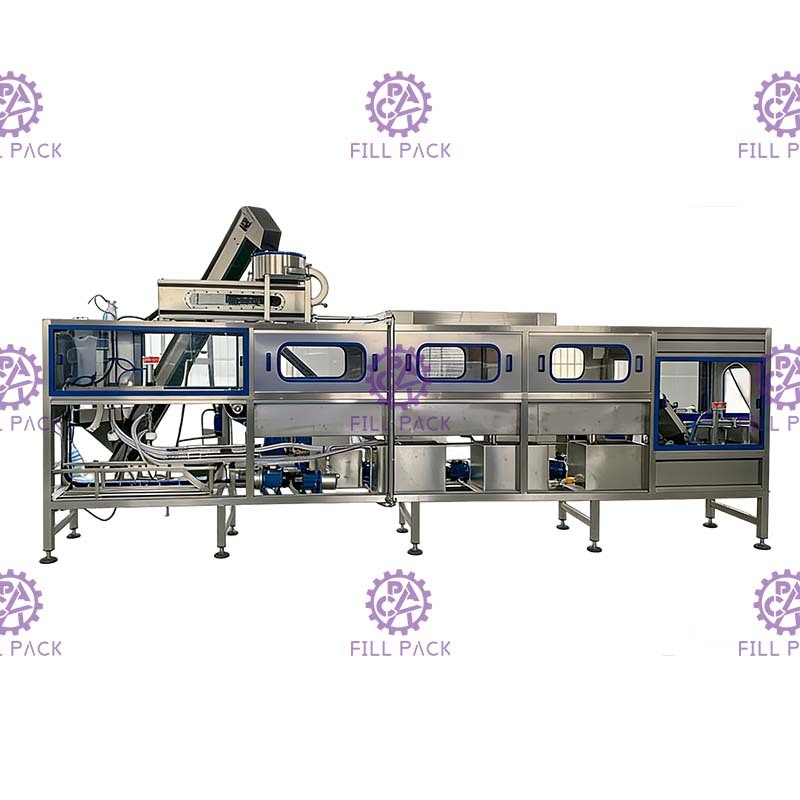

1.2 دستگاه آب‌بندی-پرکن-درب‌بند مونو بلاک



واحد شستشو، پر کردن و درب‌بندی 200BPH در کنترل PLC برای REF

اصل:

این دستگاه شستشو، پر کردن و درب‌بندی را با هم ادغام می‌کند. این دستگاه ایده‌آل برای تولید آب بشکه‌ای است. کل دستگاه از فولاد ضد زنگ 304 استفاده می‌کند، مقاوم در برابر زنگ‌زدگی، به راحتی قابل تمیز کردن است. قطعات الکتریکی اصلی همگی مارک‌دار هستند. سیستم کانال هوا از محصول برند Air TAC استفاده می‌کند. این دستگاه دارای ساختار فشرده است، فضای کمی را اشغال می‌کند، راندمان کاری بالایی دارد. فقط به 2 اپراتور برای کنترل نیاز دارد، یک انتخاب خوب برای کارخانه است.



نصب دستگاه نیازی به پیچ کف ندارد، پس از برداشتن قاب، دستگاه را روی کف صاف قرار دهید، و سپس ارتفاع پایه را تنظیم کنید و تمام فشار پایه را به طور متوسط تنظیم کنید. پس از نصب دستگاه، از طریق لوله آب، لوله تخلیه و برق، نیروی هوا وارد شوید.



فرآیند کار:

واحد پر کردن بشکه را می‌توان به 3 مرحله تقسیم کرد: شستشو، پر کردن و درب‌بندی، مجموعاً 9 ایستگاه کاری، فرآیند کار به شرح زیر است:

(1) دهانه بشکه خالی را روی صندلی بشکه قرار دهید، بشکه خالی در حین وضعیت سر به پایین شسته می‌شود، 4 ایستگاه کاری برای قرار دادن بشکه.

(2) فرآیند شستشو به 4 مرحله تقسیم می‌شود: 1، شستشوی آب قلیایی داغ 2، شستشوی تیمروسال；3، شستشوی آب تمیز، 4، شستشوی آب خالص. هر مرحله شستشو برای 8 ثانیه تنظیم شده است، پس از شستشو، 10 ثانیه برای چکه کردن وجود خواهد داشت.

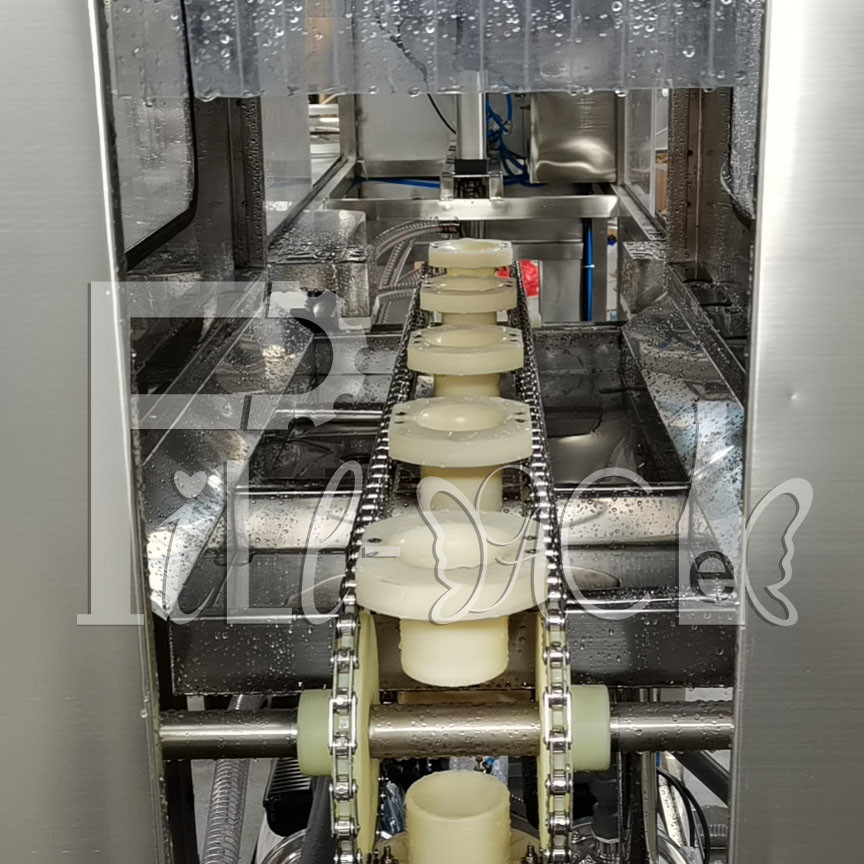

(3) بشکه پس از شستشو از طریق زنجیر عبوری 45 درجه به پایین حرکت می‌کند و از زنجیر خروجی عبور می‌کند و توسط سیلندر بالابر بشکه 45 درجه می‌چرخد تا در موقعیت پر کردن قرار گیرد.

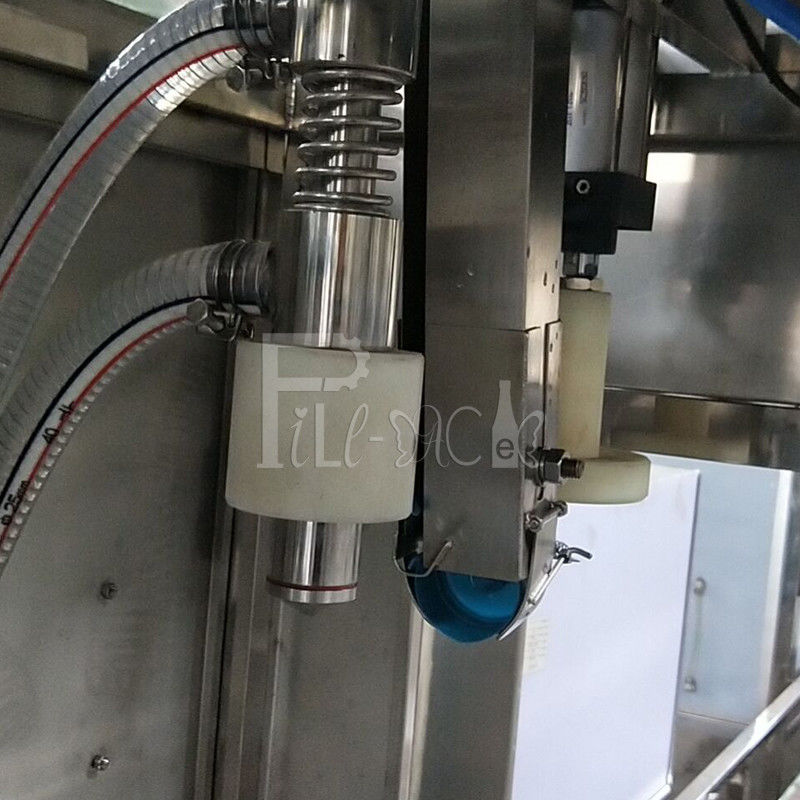

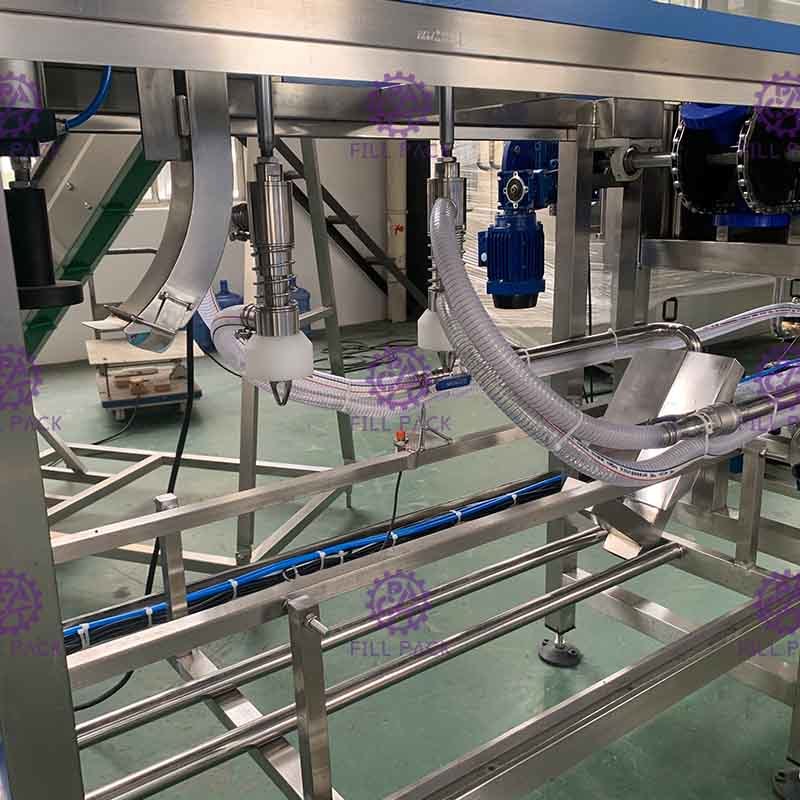

(4) شیر پرکن توسط سیلندر هدایت می‌شود تا وارد بشکه شود و شروع به پر کردن کند، زمان پر کردن توسط PLC کنترل می‌شود و زمان پر کردن با توجه به سطح مایع پرکن توسط پنل کنترل قابل تنظیم است. پس از پر کردن، آب اضافی توسط دریچه اتوماتیک به مخزن آب خالص باز می‌گردد، می‌تواند مصرف آب را کاهش دهد. (مخزن آب شامل نمی‌شود)

(5) پس از اتمام فرآیند پر کردن، بشکه پر شده توسط سیلندر توقف بشکه به موقعیت درب‌بندی منتقل می‌شود، کل فرآیند تا کنون به پایان می‌رسد.



ویژگی‌ها:

1، کل دستگاه توسط سیستم میکروکامپیوتر PID کنترل می‌شود، تمام حرکت سیلندر از قبل برای مسافت رانده شده محاسبه می‌شود؛

2، دستگاه می‌تواند تحت مدل خودکار کار کند، مدل دستی برای بررسی دستگاه است؛



پارامترها:

سیلندر: Air tech-تایوان

شیر مغناطیسی: Air tech-تایوان

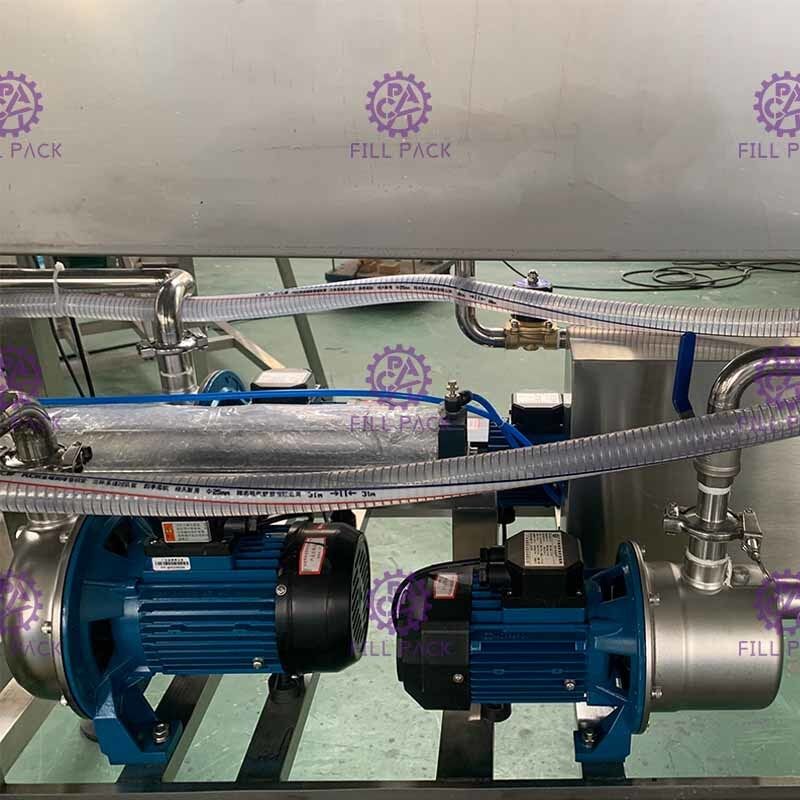

پمپ بالابر-پمپ پرکن: Nanfang

موتور: TWT تایوان

توان: 5.3 کیلووات

ابعاد: 3300*780*1740 میلی‌متر

وزن: 320 کیلوگرم





1.3، چراغ بازرسی

توان: 0.09 کیلووات ابعاد: 1000*100*450 میلی‌متر وزن: 10 کیلوگرم



1.5، دستگاه جمع‌شونده حرارتی

کاربرد با ورق SUS304، شامل دیگ بخار الکتریکی برای تولید بخار و تونل جمع‌شونده مخصوص فیلم درپوش بشکه؛

توان: 20 کیلووات

ابعاد: 800*600*1200 میلی‌متر

وزن: 100 کیلوگرم





1.6، دستگاه کدگذاری رول جوهر جامد





شرح:

استفاده از فناوری ادغام فوتوالکتریک، چرخ جوهر جامد پیشرفته، عملکرد عالی چاپ فوری و خشک شدن فوری را دارد که به راحتی پاک نمی‌شود. این دستگاه از نظر طراحی پیشرفته، از نظر ساخت دقیق، از نظر عملکرد پایدار است، از نظر طولی توسط کنترل الکترونیکی کنترل می‌شود، به طور دلخواه قابل تنظیم است، اقدامات و شمارش چاپ فوتوالکتریکی، و تعداد ورق‌های قابل چاپ را می‌توان تنظیم کرد.

قابل استفاده برای فرورفتگی سطح یا تاریخ تولید چاپ رنگی، شماره دسته محصول، تاریخ انقضا، صلاحیت بازرسی و غیره از جعبه‌های کاغذی، برچسب‌ها، برچسب‌ها، گواهی‌ها و غیره، با مرتب‌سازی خودکار، شمارش خودکار، موقعیت‌یابی تصادفی، زمان‌های چاپ از پیش تعیین شده، فرورفتگی واضح است، رنگ اختیاری است، سرعت چاپ سریع است، چاپ فوری خشک می‌شود، تلفات و سایر مزایا.





عملکرد و ویژگی‌ها:

ویژگی برای آرایش T-type یا T-type از دو علامت گرد، ردیف‌های T-1-11 1-10 خط / کاراکتر: R-type 1-8 OK، 1-8 کلمه / خط. مشخصات دانه کلمه 2 میلی‌متر، 2.5 میلی‌متر، 3 میلی‌متر موجود است.

برچسب‌ها را می‌توان روی کاغذ، مقوا و فیلم پلاستیکی، فویل آلومینیومی چاپ کرد.

دستگاه خودکار، سرعت بالا، راندمان بالا، حداکثر چاپ 300 در دقیقه.



پارامترهای فنی:

مدل	FP-380F
ولتاژ	AC 220/50V 110/60HZ
توان	180 وات
رول جوهر جامد	35*32 میلی‌متر
سرعت چاپ	≤300 عدد در دقیقه
اندازه شی	L: 50-500 میلی‌متر W: 30-190 میلی‌متر
حداکثر خط چاپ	نوع T (10.5PT): 11 خط (حداکثر 10 نوع/خط) نوع R (10.5PT): 8 خط (حداکثر 8 نوع/خط)
اندازه چاپ	در 60 - 250 میلی‌متر
اندازه نوع	2*1.5 میلی‌متر (8PT) 2.5*2 میلی‌متر (9PT) 3*3 میلی‌متر (10.5PT) 4*2.5 میلی‌متر (18PT)
وزن خالص	23 کیلوگرم
ابعاد	440*345*300 میلی‌متر



اطلاعات بسته‌بندی برای کل خط:

شماره	شرح	بسته‌بندی	تعداد	ابعاد (میلی‌متر)	وزن
1	درپوش‌بردار و شستشوگر برس	جعبه چوبی	1 بسته	900*900*1250	250 کیلوگرم
2	پرکن، بازرس نور، نوار نقاله غلتکی، تونل جمع‌شونده، دستگاه کدگذاری	جعبه چوبی	1 بسته	4030*760*1770	700 کیلوگرم



طرح چیدمان کارخانه (میلی‌متر):

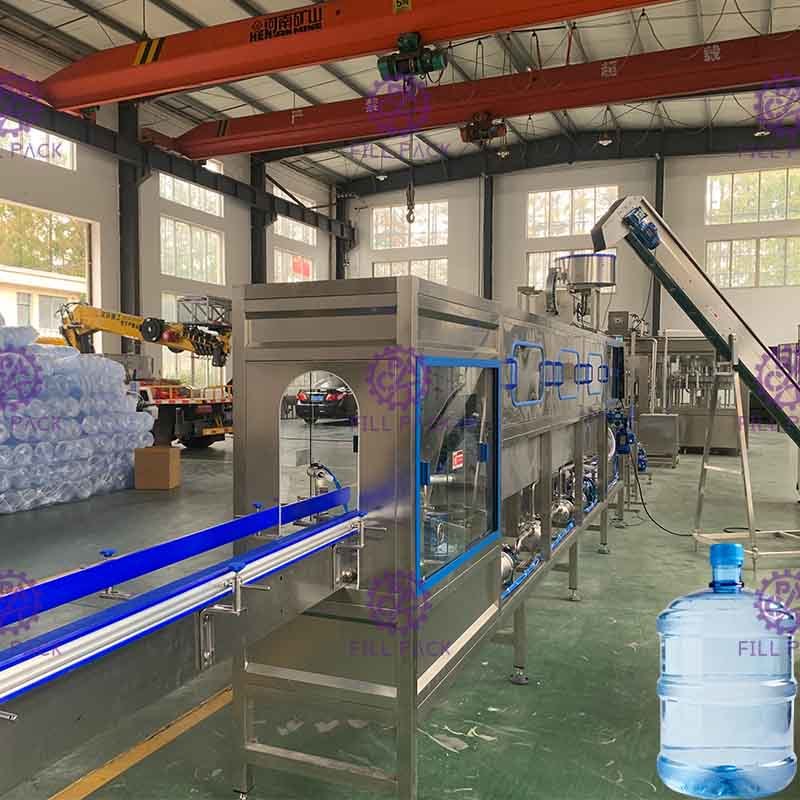

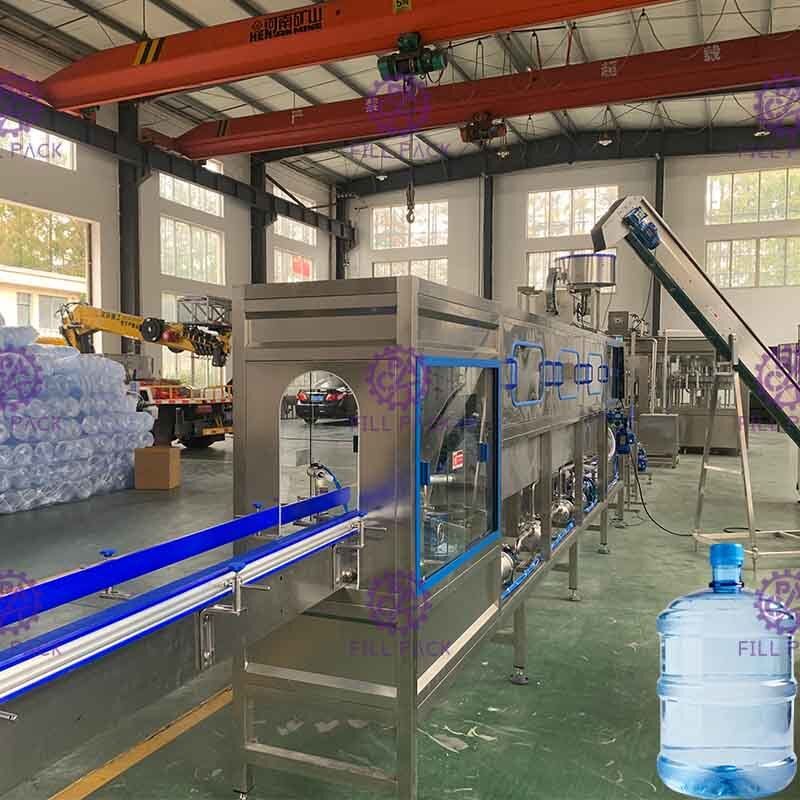

خط تولید کامل برای ref.
