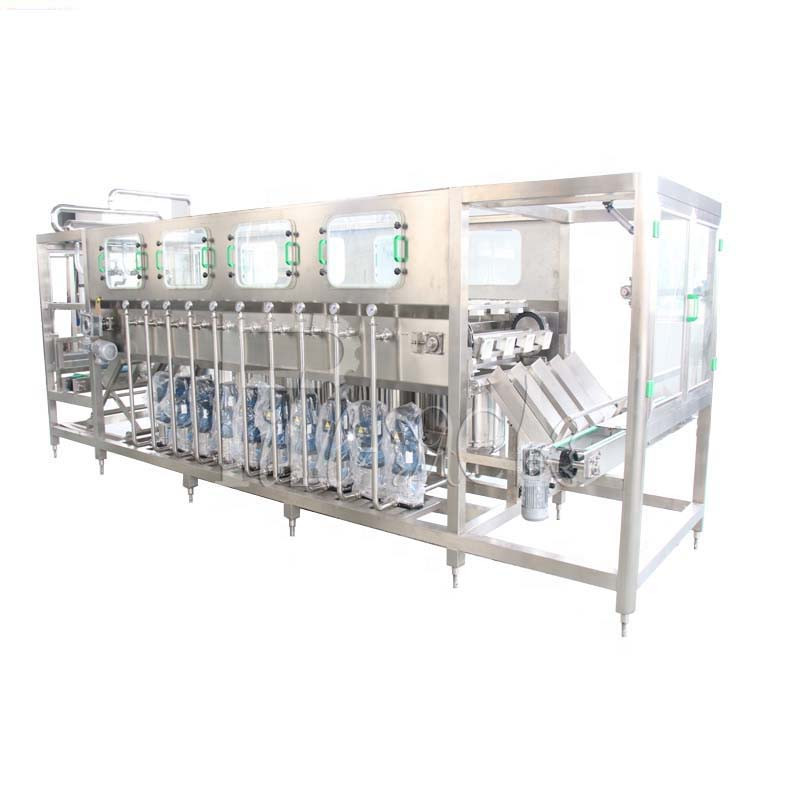

کنترل یکپارچه 450BPH 20L 5 گالن Water Filler Plc

کنترل اتوماتیک PLC 450BPHدستگاه پرکن 5 گالن برای آب آشامیدنی

این دستگاه یکپارچه پر کردن و درپوش شستشو با هم است.این دستگاه ایده آل برای تولید آب بشکه ای است.کل دستگاه با استفاده از پوسته فولاد ضد زنگ 304، مقاوم در برابر زنگ زدگی، می تواند به راحتی تمیز شود. قطعات الکتریکی اصلی همه مارک هستند.سیستم کانال هوا از محصول با نام تجاری Air TAC استفاده می کند. دستگاه با ساخت و ساز فشرده است، فقط اتاق کوچک را اشغال می کند، راندمان کار بالا است.

تنظیم دستگاه نیازی به پیچ کف پلاگین ندارد، پس از برداشتن کیس، دستگاه را روی کف صاف قرار دهید و سپس ارتفاع پایه را تنظیم کنید و تمام فشار پایه را به طور متوسط ​​تنظیم کنید.پس از اینکه دستگاه به خوبی راه اندازی شد، از طریق لوله آب، لوله تخلیه و برق، نیروی هوا وارد شوید.

روند کار:

واحد پر کردن بشکه را می توان به 3 مرحله تقسیم کرد: شستشو، پر کردن و دربندی، در مجموع 16 ایستگاه کاری،

1، 2 ایستگاه شستشو ضد عفونی کننده

2، 1 ایستگاه چکه

3، 2 ایستگاه آب برگشت

4، 2 ایستگاه آب خالص

5، 1 ایستگاه چکه

یک طرف 8 ایستگاه، دو طرف 16 ایستگاه

روند کار به شرح زیر:

• بطری های خالی از طریق زنجیر و جا بطری وارد ایستگاه های شستشو و ضدعفونی می شوند.(بطری شستشو از 8 ایستگاه عبور می کند) فرآیند شستشو به 4 مرحله تقسیم می شود: 1، شستشو با آب گرم قلیایی 2، شستشوی تیمروسال، 3، شستشو با آب تمیز، 4، شستشو با آب خالص. هر مرحله شستشو پس از 8S تنظیم می شود. شستشو، 10S برای چکیدن وجود خواهد داشت.هنگامی که موتور درایو با یک بطری خالی کار می کند و با سنسور روی زنجیر وارد منطقه القایی موقعیت یابی می شود، سوئیچ سنسور موقعیت یابی سیگنالی را برای توقف موتور محرک ارسال می کند و در همان زمان، پمپ آب بطری شستشو شروع به کار می کند. کار شستشو و ضد عفونی (زمان شستشو توسط تنظیمات برنامه PLC کنترل می شود).

2. پس از شستشو، بطری های خالی شسته شده توسط مکانیزم درایو شستشوی بطری منتقل می شوند و روی قفسه فشار دادن بطری می افتند.سیلندر هل دهنده بطری برای فشار دادن بطری های خالی به موقعیت پر شدن کار می کند، به طوری که نازل پرکننده با دهانه بطری آب و غیره در یک راستا قرار می گیرد. پس از شستشوی آب، پمپ پرکننده شروع به پر شدن می کند.(زمان پر شدن توسط کاربر بر اساس نیاز تنظیم می شود)

3. هنگامی که پر کردن پر شد، PLC سیگنال کنترلی را ارسال می کند، شیر برقی پرکننده بسته می شود و پر کردن متوقف می شود.پس از تکمیل پر کردن، بطری آب پر شده توسط بطری آب بعدی به پوشش ناحیه درپوش فرستاده می شود و به ناحیه غده فرستاده می شود، سیلندر درپوش دستگاه درپوش را به حرکت در می آورد تا درپوش را محکم فشار دهد.در این مرحله، یک چرخه آبیاری شستشو تکمیل می شود.

مولفه های:

جزئیات ساخت و ساز:

پوسته SUS304 با پنجره زیبا	سرهای شستشو

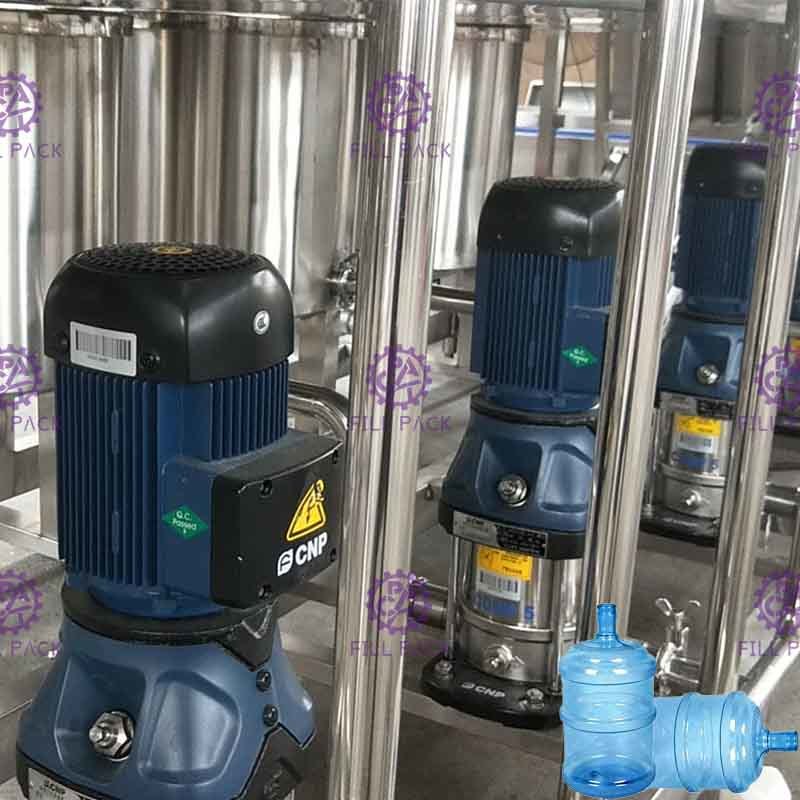

پمپ های آب	پر کردن و دربندی
