خط تولید دستگاه بطری آب معدنی 1200bh دستگاه پرکن آب بطری 5 گالن/20 لیتری کامل

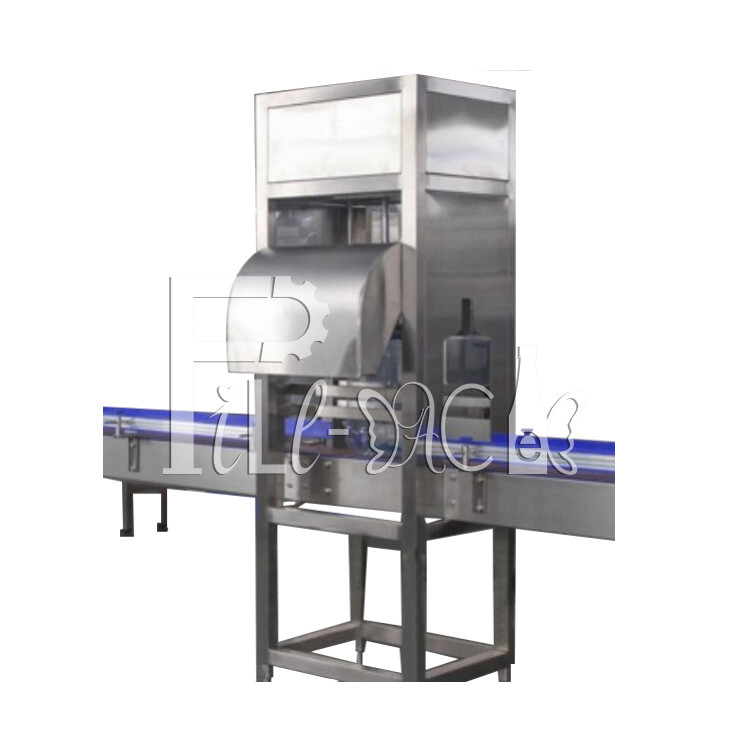

1.1، درپوش‌بردار خودکار

این خط برس‌زنی بیرونی بطری گالن توسط سیلندر هدایت می‌شود، توسط PLC کنترل می‌شود. کار خودکار با بررسی بشکه;
سر درپوش‌بردار از دستگاه چنگکی و سیلندر تشکیل شده است، موقعیت سر درپوش‌بردار می‌تواند به سمت بالا و پایین حرکت کند، دستگاه چنگکی را می‌توان کمی تنظیم کرد تا برای درپوش‌های مختلف مناسب باشد.
هنگامی که بطری گالن وارد دستگاه می‌شود، سر درپوش‌بردار پایین می‌آید و دستگاه چنگکی محکم لبه‌های درپوش بشکه را نگه می‌دارد، و سپس بشکه را بلند می‌کند تا درپوش‌ها را بردارد. و هنگامی که درپوش‌ها برداشته شدند، هوای کمپرسور درپوش‌ها را به داخل قیف درپوش می‌دمد، سپس به بیرون و به داخل نگهدارنده مشتری می‌افتد;
فشار چنگکی برای محافظت از درپوش‌ها تنظیم می‌شود;

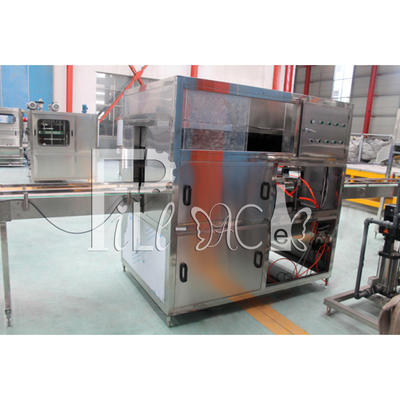

عمومی

خط برس‌زنی بیرونی بطری گالن برای شستشوی برس بیرونی بطری گالن استفاده می‌شود. هنگامی که بطری‌ها توسط نوار نقاله وارد دستگاه می‌شوند، برس‌های داخل که توسط موتور هدایت می‌شوند، به سرعت می‌چرخند. شکل برس اصلی با توجه به شکل و اندازه بطری ساخته شده است که گردن و شانه بطری کاملاً شسته می‌شود. نمایش آب همزمان با شستشوی برس انجام می‌شود.

ابعاد: 1800*1550*1750 میلی‌متر
وزن: 200 کیلوگرم
توان: 3 کیلووات

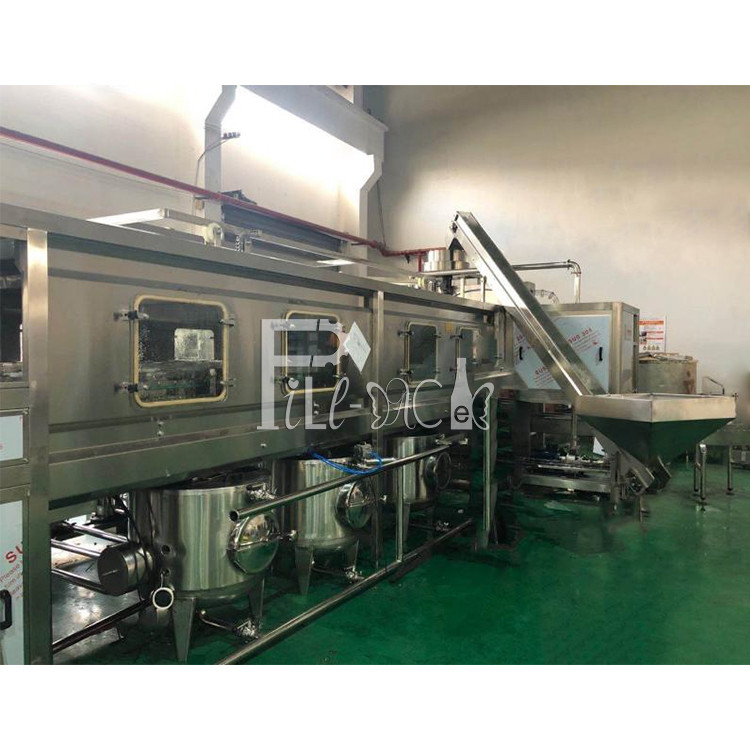

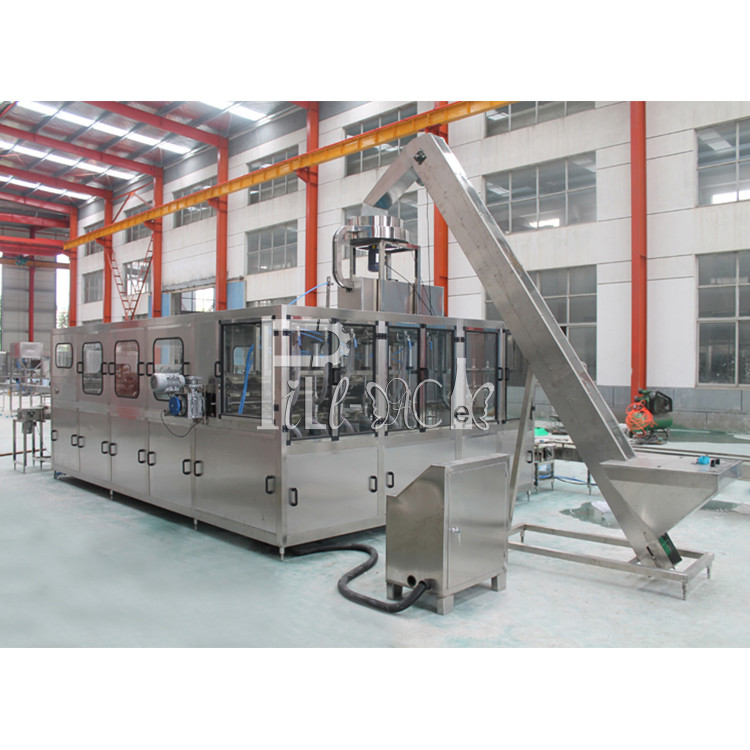

آب‌کشی‌کننده تک بلوکی بطری

دستگاه شستشو عمدتاً از قاب، قسمت انتقال، خطوط شستشو، مخازن آب، قفسه بطری و همچنین سایر اجزا تشکیل شده است.

1، قفسه: کاملاً توسط لوله مربع 80x80 جوش داده شده از فولاد ضد زنگ، استحکام بالا، سفتی خوب، وزن سبک، ظاهر زیبا، تمیز کردن آسان و غیره. جوشکاری بدنه و شاسی بطری خودکار.

2، انتقال: چرخ دنده محرک، زنجیر، قفسه بطری پروپ، فنجان بطری جامد و غیره، که در آن زنجیرها، چرخ دنده‌ها با دقت طراحی شده‌اند تا آن را علمی‌تر و کامل‌تر کنند.

3، درایو اصلی: ایستگاه نوار نقاله بطری کنترل فرکانس هر یک زمان ثابت می‌ماند، صفحه زنجیر نسبت به موقعیت بطری خودکار و موقعیت زاویه‌ای بطری نیز تحت محاسبه دقیق قرار می‌گیرد تا از موقعیت‌یابی دقیق کل عملیات خودکار اطمینان حاصل شود.

4، تنظیم: می‌توانید پیچ‌های یاتاقان انتهایی زنجیر را تنظیم کنید تا از سازگاری الاستیک کل زنجیر اطمینان حاصل کنید.

لوله‌ها از اتصال لوله دستگاه شستشوی فولاد ضد زنگ ساخته شده‌اند، نازل مارپیچی دارای نقاط شستشوی تلاش‌های قوی‌تری برای اثر خوب، راندمان بالا بدون بن‌بست است.

آبکشی به 18 بار تقسیم می‌شود و ایستگاه‌های تخلیه پس از هر مرحله آبکشی توسط مایع قلیایی، بازیافت آب برگشتی، آب آسپتیک و آب خالص تنظیم می‌شوند، زمان هر ایستگاه 8 ثانیه است.

پارامترها:

سیلندر: AirTAC-تایوان

شیر مغناطیسی: AirTAC-تایوان

مصرف هوا: 0.6M3/min; 0.6Mpa

پمپ بالابر-پمپ پرکن: Nanfang

موتور: LJL ZheJiang

PLC: Mitsubishi ژاپنی

توان گرمایش: 18 کیلووات، توان سایر قطعات: 6 کیلووات

ابعاد: 11000*2300*2200 میلی‌متر

وزن: 5000 کیلوگرم

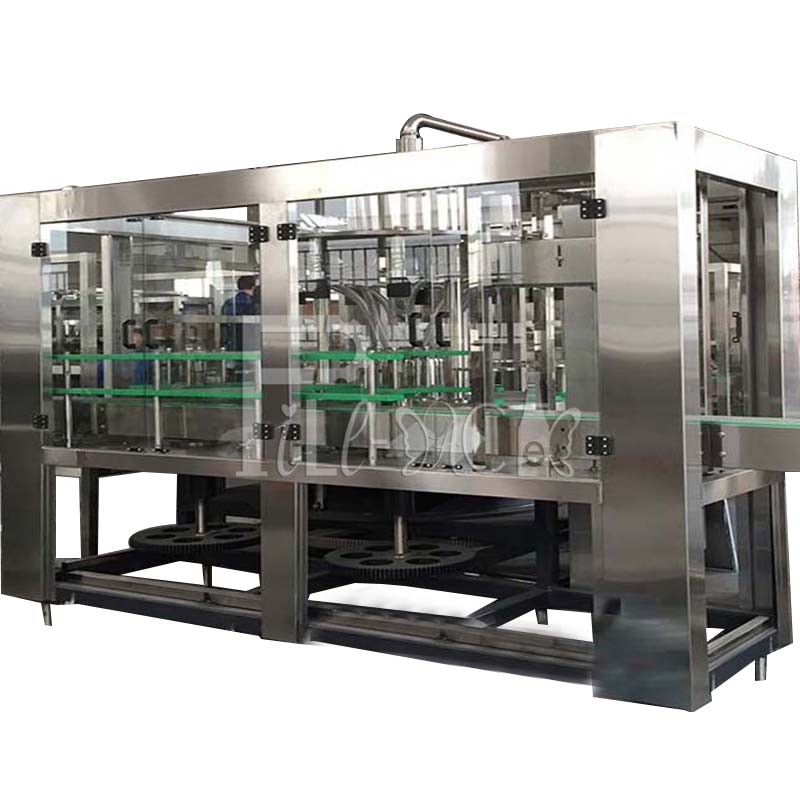

پرکننده بطری چرخشی خودکار:

عمومی:

این دستگاه از پر کردن فشار میکرو استفاده می‌کند که مایع آبیاری سطل را از طریق پمپ به آب می‌رساند، همیشه اطمینان حاصل می‌کند که فرآیند پر کردن پر از حالت مایع آبیاری بشکه است، بالای بشکه آبیاری مایع با یک سنسور فشار، یک سنسور فشار از طریق سیگنال به اینورتر توسط اینورتر سرعت موتور پمپ را کنترل می‌کند، بنابراین فشار پر کردن ثابت را تضمین می‌کند.

بطری توسط یک چرخ ستاره‌ای وارد دستگاه پرکن بطری می‌شود، ناحیه پر کردن برای رسیدن به نقطه شروع، بطری‌های غلتکی در امتداد بادامک بالا می‌روند، شیر پرکن را برای پر کردن یک بطری شروع می‌کنند و با بدنه و غیره. با هم همزمان می‌چرخند. بطری‌ها به نقطه پایانی آبیاری منطقه بارگیری می‌رسند، تا به بطری‌های غلتکی بادامک با خود تنظیم مجدد پایین برسند شیر پرکن را ببندید، پر کردن انتهای بشکه با چرخ ستاره‌ای از دستگاه پرکن بطری خارج می‌شود.

اجزا:

PLC: Mitsubishi

اجزای هوا: AirTAC

پمپ‌های آب: NanFang

مبدل: Mitsubishi

پارامترها:

توان: 5 کیلووات

سر پرکن: 9 عدد

ابعاد: 2900*2700*2200 میلی‌متر

وزن: 2500 کیلوگرم
