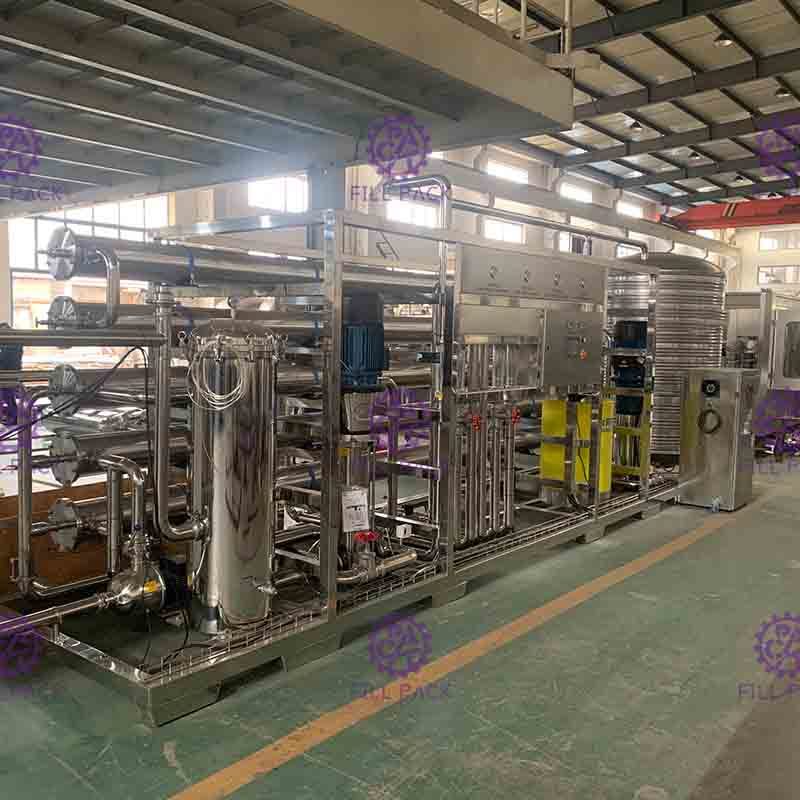

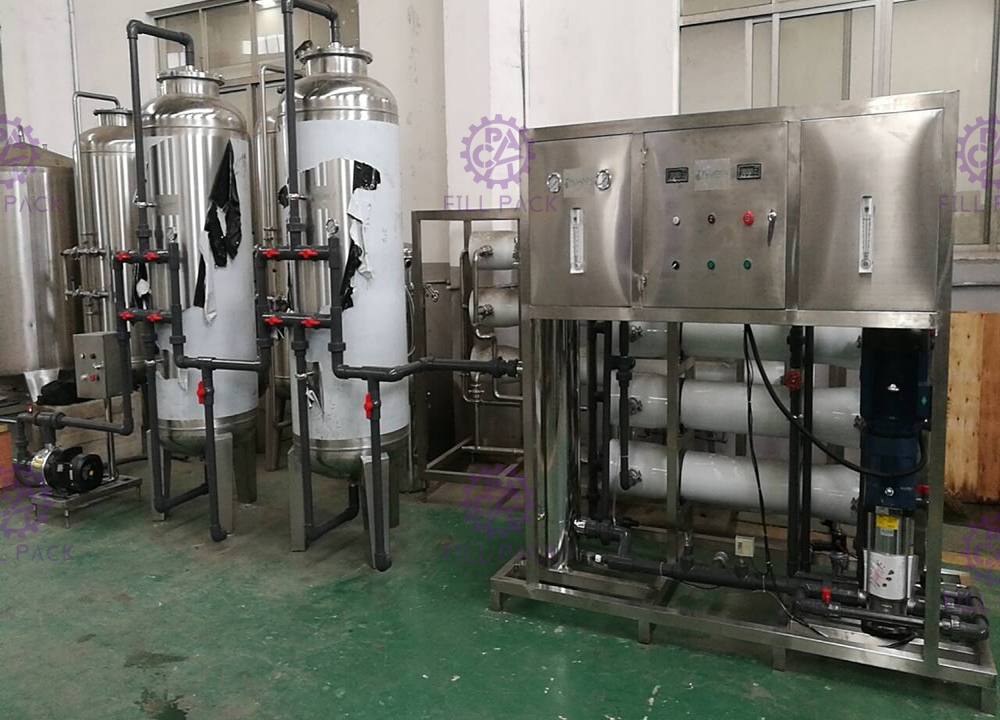

دستگاه تصفیه آب آشامیدنی معکوس 3000 لیتری در ساعت

توضیحات محصول

توضیحات فنی:

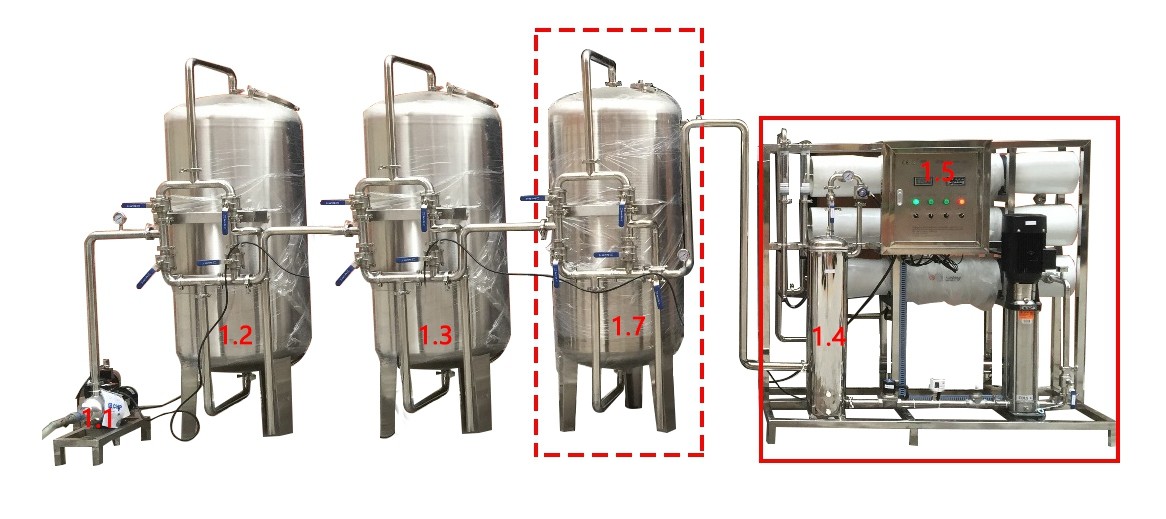

سیستم تصفیه آب به 4 قسمت تقسیم می شود: پیش تصفیه ، واحد RO ، قطعات عقیم سازی و قطعات منطبق.RO هسته اصلی سیستم است.



پیش تصفیه: پمپ آب خام ، فیلتر ماسه کوارتز ، فیلتر کربن فعال ، مبدل یون سدیم ، فیلتر کارتریج و غیره عملکردهای زیر:

الف ، از ایجاد مجوز در سطح غشاها جلوگیری کنید.(شامل Fe3 ، Fe2 ، CaCO3 ، CaCO4 ، SrSO4 ، CaF2 ، SiO2 ، Fe و اکسید آلومینیوم) ؛

ب ، از انسداد مواد کلوئیدی و بستر مایع خودداری کنید.

ج ، از انسداد ارگانیسم جلوگیری کنید.

d ، از انسداد میکروارگانیسم جلوگیری کنید.

ه ، از شکستن غشای ماده اکسید کننده خودداری کنید.

f ، اطمینان حاصل کنید که تولید پایدار آب توسط RO ؛

g ، اطمینان حاصل کنید که هیچ مانعی از سختی بالا وجود ندارد.



1.1 ، پمپ آب خام:

پس از آن جریان و فشار لازم را برای تجهیزات فراهم کنید.(مارک NANFANG ، پمپ با کیفیت NO 1 در چین)



مولفه های:

مدل: CHL8-30

ماده: SUS304

جریان: 8 متر مکعب در ساعت

آسانسور: 25.5 متر

قدرت: 1.1 کیلو وات

انقلاب: 2900 دور در دقیقه

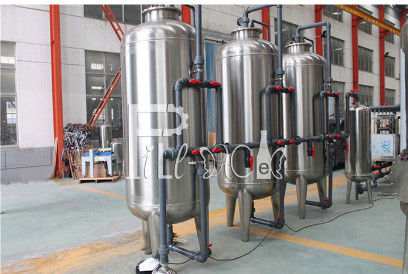

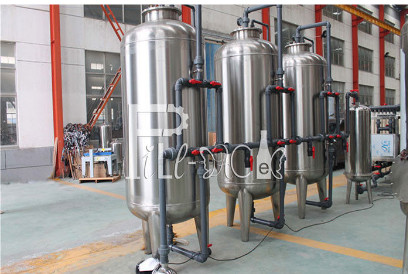

1.2 ، فیلتر ماسه کوارتز:

استفاده از SUS304 با کیفیت بالا ، با سیستم کنترل خودکار ، سیستم لوله کشی ، شامل منفذ ، سوراخ دستی ، دستگاه توزیع آب در بالا و پایین ، مواد فیلتر ، این مدل فشار است.

در داخل فیلتر شن و ماسه ، چندین لایه ماسه کوارتز با قطر مختلف قرار داده شده است.در طراحی فیلتر باید شدت گرگرفتگی کاملاً در نظر گرفته شود ، عملکرد سیستم ناپایدار عمدتاً به دلیل نقص طرح شستشوی فیلتر شن و ماسه ایجاد می شود ، اثر ضعیف برافروختگی باعث افزایش لخته شدن شن و ماسه SDI (شاخص آلودگی) می شود و باعث غشای آلودگی می شود.



با در نظر گرفتن یک بار راه اندازی مجدد پس از شستشو ، سطح فیلتر جدید کاملاً تولید نشده است ، عبور از ناخالصی به راحتی انجام می شود ، فیلتر شن و ماسه ما از مدل عملکردی با سرعت کم استفاده می کند ، این باعث افزایش اثر فیلتر و کاهش آلودگی پس از آن می شود.



برافروختگی باعث افزایش 15-25 درصدی مواد فیلتر می شود ، بهتر است از هوای فشرده برای کار با هم استفاده کنید ، قدرت 18-25L / sm2.در این شرایط ناخالصی زیر 1 خواهد بود.



مولفه های:

مدل: SUS-600

مدل عملیاتی: مدل فشار تحت فشار خودکار ، مدل دستی و فلاش پشت

میزان جریان: 6 متر مکعب در ساعت

فشار طراحی: 0.3 مگاپاسکال

قطر: Ø600 میلی متر

قد: 2500 میلی متر

ضخامت: 2 میلی متر از بدنه و 3 میلی متر از بالا

ماده: SUS304

مواد فیلتر: شن و ماسه کوارتز خوب



1.3 ، فیلتر کربن فعال

استفاده از SUS304 با کیفیت بالا ، با سیستم کنترل خودکار ، سیستم لوله کشی ، شامل منفذ ، سوراخ دستی ، دستگاه توزیع آب در بالا و پایین ، مواد فیلتر ، این مدل فشار است.

عملکرد اصلی حذف ماده آلی و کلر باقیمانده است.داخل آن با کربن فعال تمیز کننده آب پر شده است ، آب پس از عبور از این فیلتر: 1 ، 60٪ ماده آلی جذب می شود.2 ، کلر باقیمانده جذب خواهد شد ، این عمل نه تنها جذب می شود ، در حالی که باعث ایجاد تجزیه در سطح کربن فعال می شود ، بنابراین کربن فعال به طور کامل جذب نمی شود ، فقط کربن کمی از دست می دهد.

پس از عبور از فیلتر شن و فیلتر کربن فعال ، آب برای ورود به دستگاه تصفیه استاندارد مطابقت دارد: SD1≤4

مولفه های:

مدل: SUS-600

مدل عملیاتی: مدل فشار تحت فشار خودکار ، مدل دستی و فلاش پشت

میزان جریان: 6 متر مکعب در ساعت

فشار طراحی: 0.3 مگاپاسکال

قطر: Ø600 میلی متر

قد: 2500 میلی متر

ضخامت: 2 میلی متر از بدنه و 3 میلی متر از بالا

ماده: SUS304

مواد فیلتر: کربن فعال خوب



1.4 ، فیلتر کارتریج

برای جلوگیری از ورود کوارتز به RO برای شکستن غشا ، می توان از غشاها به مدت 3 ماه در شرایط عادی کار استفاده کرد ، طراحی مناسب برای تغییر سریع کارتریج است.

مولفه های:

مدل: SUS-320

مدل عملیاتی: مدل فشار خارجی

میزان جریان: 6 متر مکعب در ساعت

فشار طراحی: 0.3 مگاپاسکال

قطر: 20320 میلی متر

قد: 1600 میلی متر

ضخامت: 1.5 میلی متر

ماده: SUS304

مواد کارتریج: پلی پروپیلن ذوب کننده اسپری 5um

تعداد کارتریج: 6 عدد

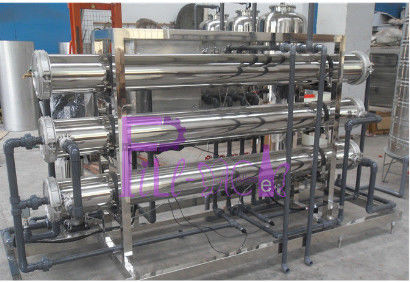

1.5 ، واحد RO

غشای RO قسمت اصلی کل RO است ، این سیستم تصمیم خواهد گرفت که قابل اجرا باشد یا خیر.آب عبوری RO می تواند باکتریها ، مواد آلی و میکروارگانیسم ها را از بین ببرد.



در حین تصفیه آب هیچ تغییری در فاز در دستگاه RO ایجاد نخواهد شد.میزان بازیابی آب زیاد است ، ابعاد کمی دارد ، اتوماسیون بالایی دارد.



کل رک SUS304 ، بخش اتوماسیون کنترل کنتاکتور AC را اعمال می کند ، جریان سنج ، فشار سنج و شیر مغناطیسی الکتریکی خودکار را فشار می دهد ، و غیره

محافظت از دستگاه: سوئیچ محافظ فشار کم و فشار بالا قبل از ورود آب و پس از تخلیه آب تنظیم می شود.وقتی تأمین آب کافی نباشد ، پمپ تقویت کننده و سیستم متوقف می شوند.هنگامی که فشار تخلیه بیش از حد وجود دارد برای جلوگیری از کارکرد سیستم تحت فشار بیش از حد ، پمپ تقویت کننده را قطع کنید.



جهت جریان آب در وضعیت کار:



نقشه طرح گیاه (میلی متر)
