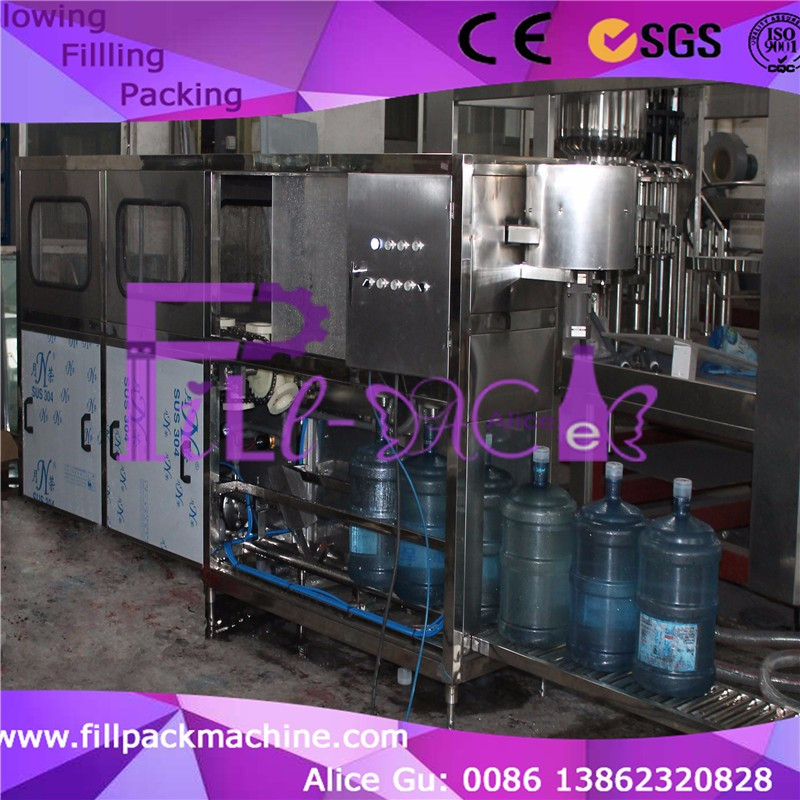

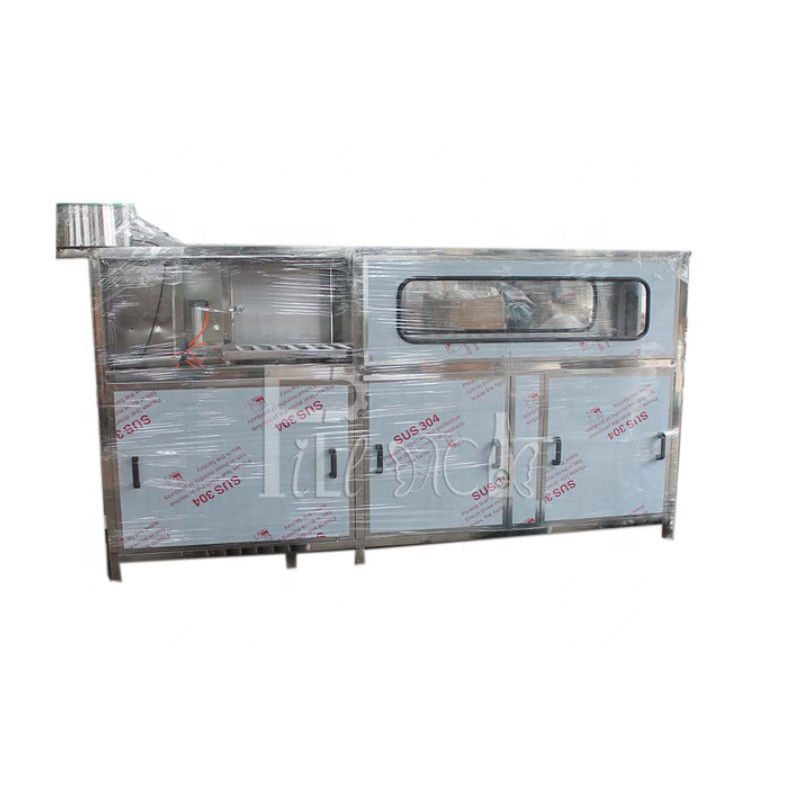

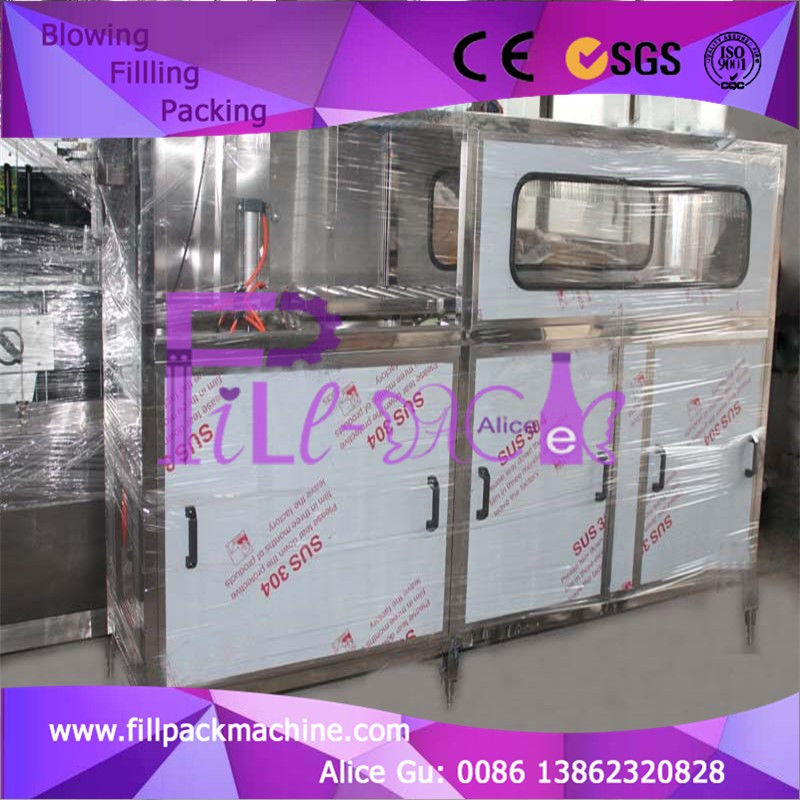

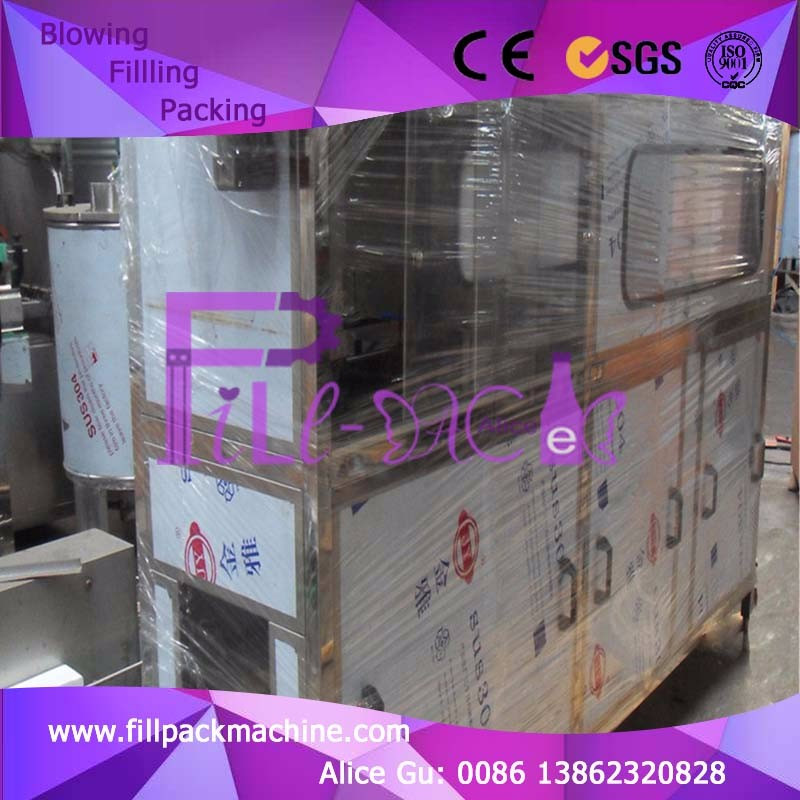

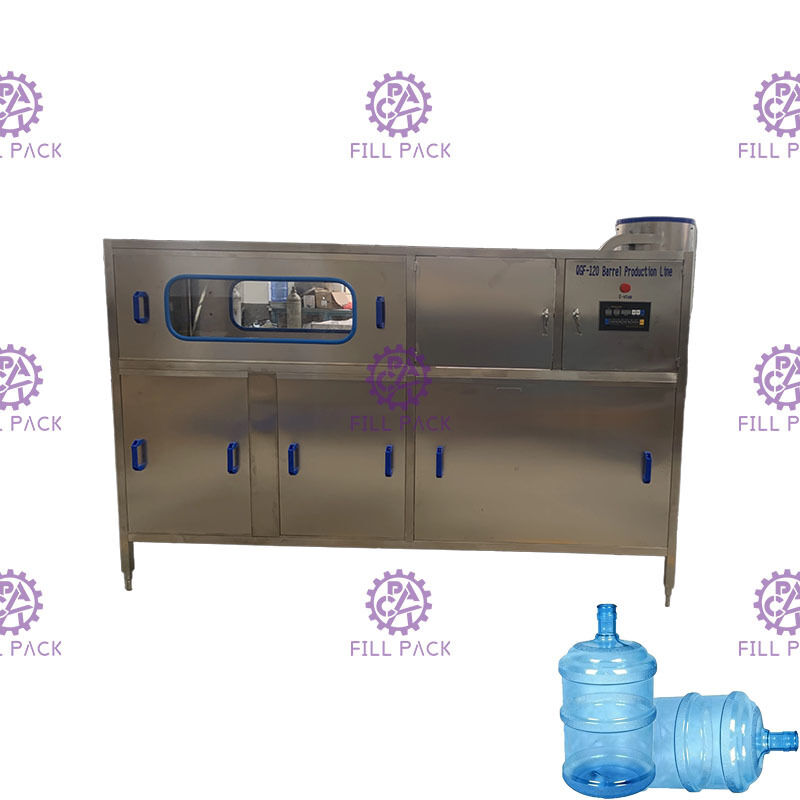

120pph PLC Sus304 تجهیزات بطری آب 5 گالن

1 ، شستشو دهنده-پرکننده و بسته کننده مونوبلاک با SUS304 کامل

اصل:

این کارخانه تولید آب گالون با عملکرد شستشو ، پرکن و درپوش شیشه ها با هم ادغام شده است.

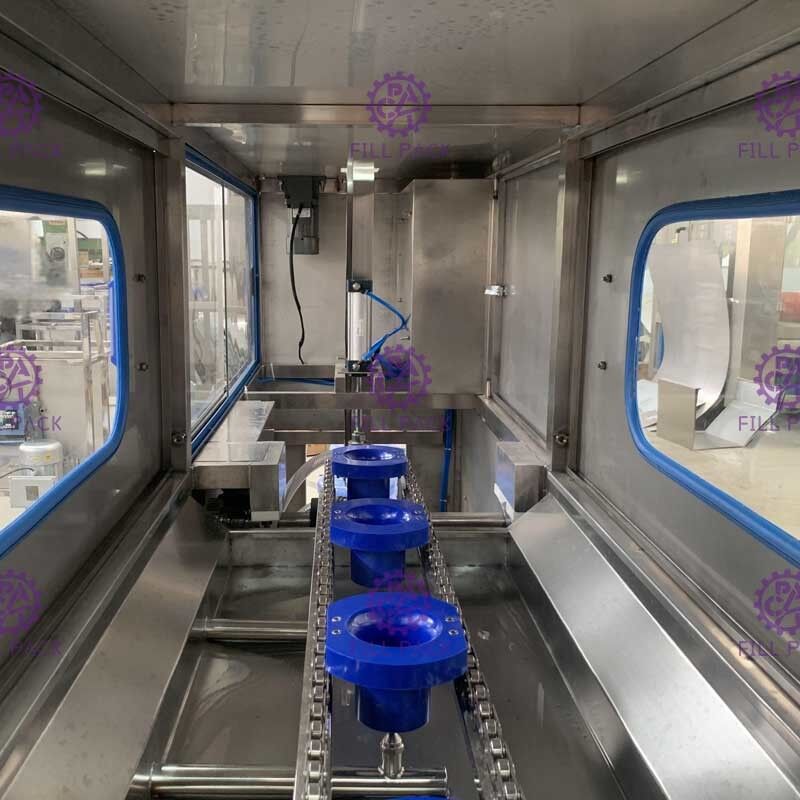

کارگر شیشه خالی را به صورت دستی روی نگهدارنده شیشه بار می کند ، نگهدارنده شیشه با شیشه از قبل برای شستن شیشه منتقل می شود ، نیروی انتقال توسط سیلندر چرخ دنده انجام می شود.

شستشو به 3 قسمت تقسیم می شود ، اولین فرایند توسط مایع ضد عفونی کننده انجام می شود ، فرایند دوم با بازیابی آب شستشو ، سومین فرایند با آب خالص انجام می شود.

پس از شستشو ، شیشه ها از طریق زنجیر انتقال با نیروی گرانش روی صفحه زاویه دار از نگهدارنده شیشه سقوط می کنند.

سپس شیشه ها با فشار دادن سیلندر به زیر سر پر کننده ، سپس پر کردن شروع می شوند.

حجم پر کردن را می توان با تنظیم زمان پر کردن کنترل کرد.

کوزه های پر شده پس از آن توسط کوزه های خالی به زیر سرپوش کشیده می شوند.

کارگر تعداد زیادی از کلاهک های نامنظم را در لودر سرپوش قرار داد ، درپوش لودر به طور خودکار درپوش را مرتب می کند تا در ریل کلاه بارگیری شود.وقتی بطری های پر شده از زیر سرپوش عبور می کنند ، درپوش روی گردن شیشه می افتد ، سپس سیلندر درپوش را با فشار دادن سیلندر به صورت خودکار درپوش را انجام می دهد.

شخصیت ها:

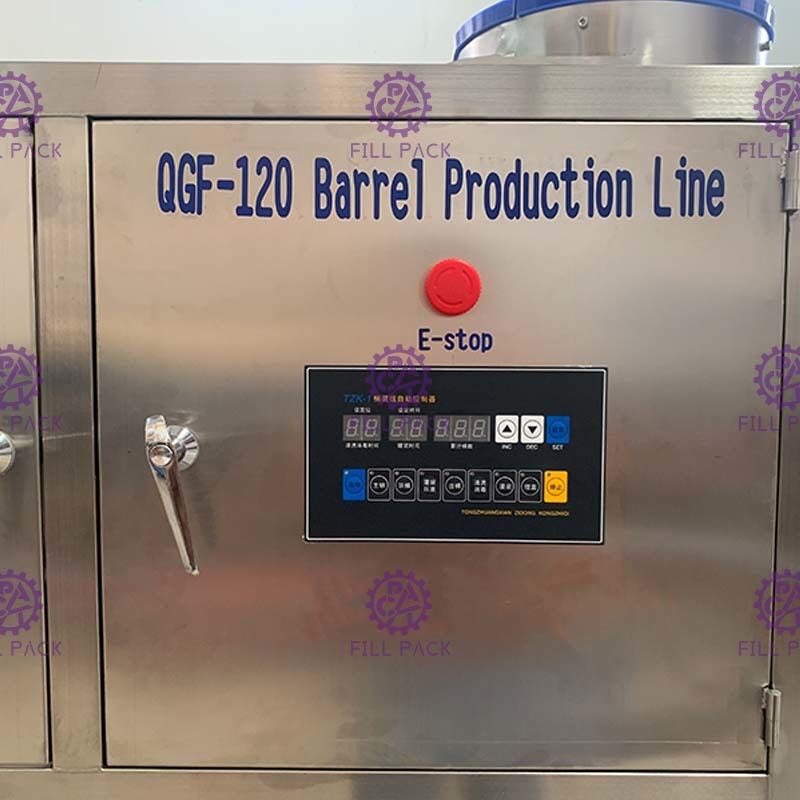

1 ، کل دستگاه توسط سیستم میکرو کامپیوتر PID کنترل می شود ، تمام سفرهای سیلندر از قبل برای مسافت طی شده محاسبه می شود.

2 ، دستگاه می تواند تحت مدل اتوماتیک کار کند ، مدل دستی برای بررسی دستگاه است ؛

مولفه های:

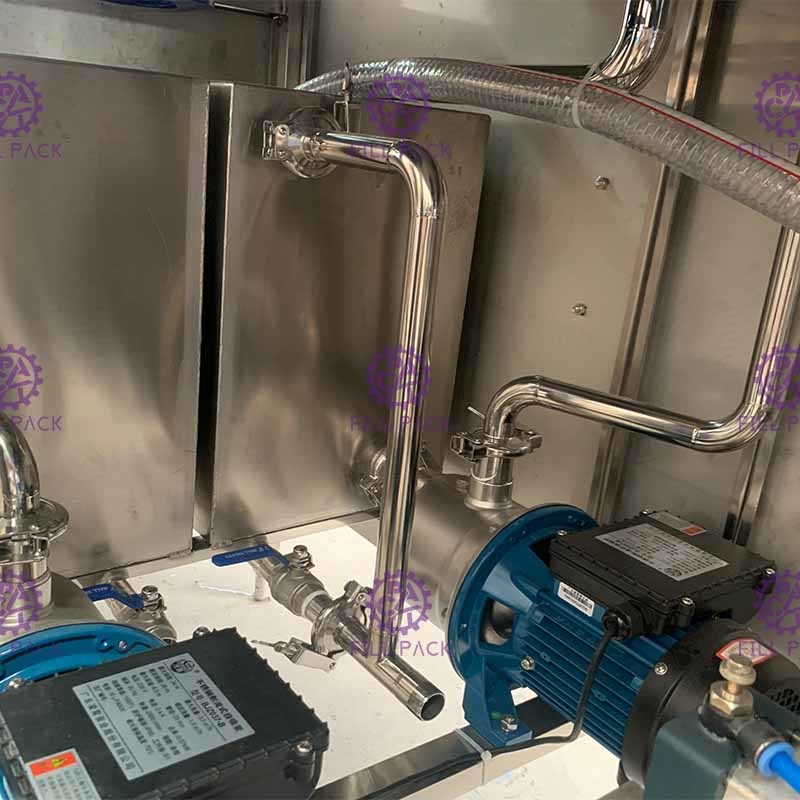

پمپ شستشو 1: 0.37KW

پمپ شستشو 2: 0.37 کیلو وات

پمپ پر کننده: 0.55 کیلو وات

موتور طبقه بندی کلاه: 0.09 کیلو وات

ابعاد: 2500*650*1600 میلی متر (بدون لودر درپوش) /2500*650*1800 میلی متر (با لودر درپوش در بالا)

+ نوار نقاله 2000 میلی متری

اندازه بسته بندی: 2800*700*1600 میلی متر (بدون لودر درپوش) /2800*700*1800 میلی متر (با لودر درپوش در بالا)

وزن: 400 کیلوگرم

2 ، نوار نقاله غلتکی 3 ، بررسی چراغ
