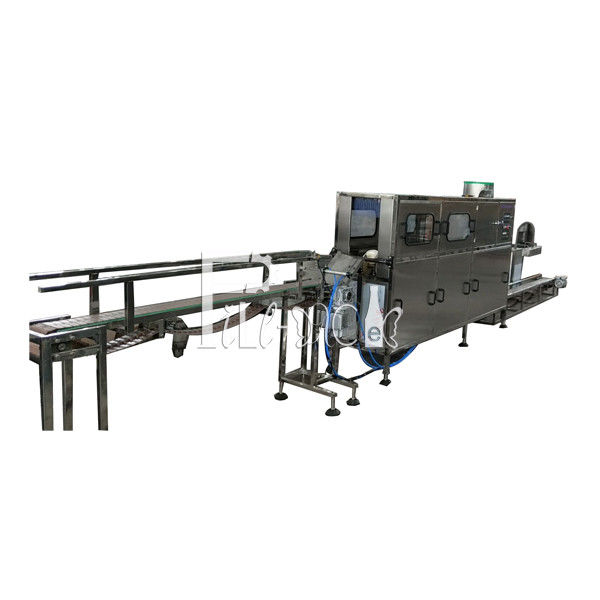

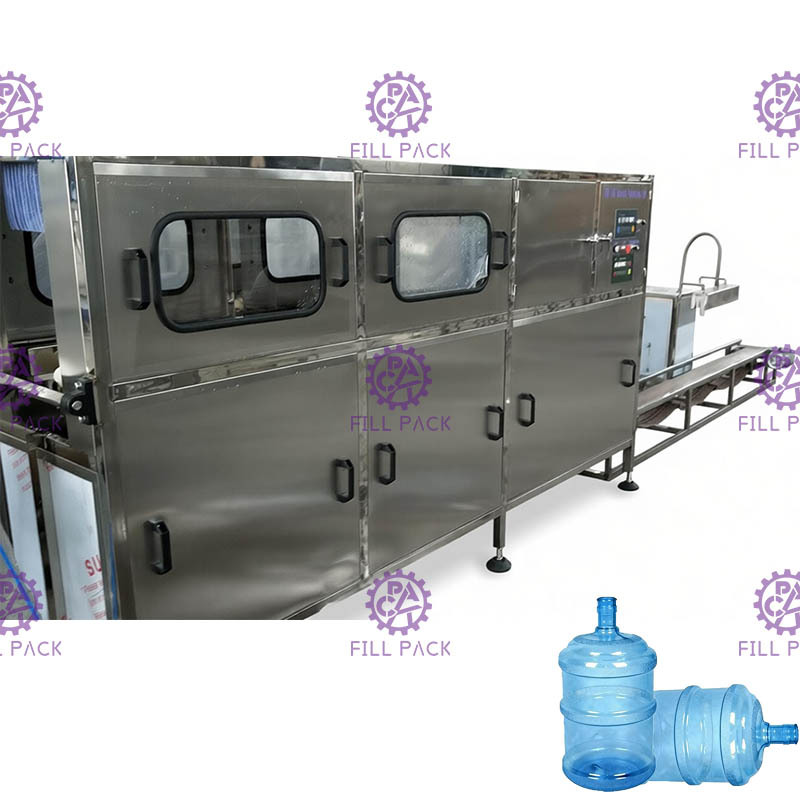

3400 * 780 * 1950mm استریل 120 BPH گالن خط پر کننده

2،دستگاه آب‌بندی-پرکن-درب‌بند مونوبلاک با فولاد ضد زنگ SUS304

اصل:

این خط تولید بطری آب بشکه ای با عملکردهای شستشو-پرکردن-درب‌بندی کوزه با هم ادغام شده است؛

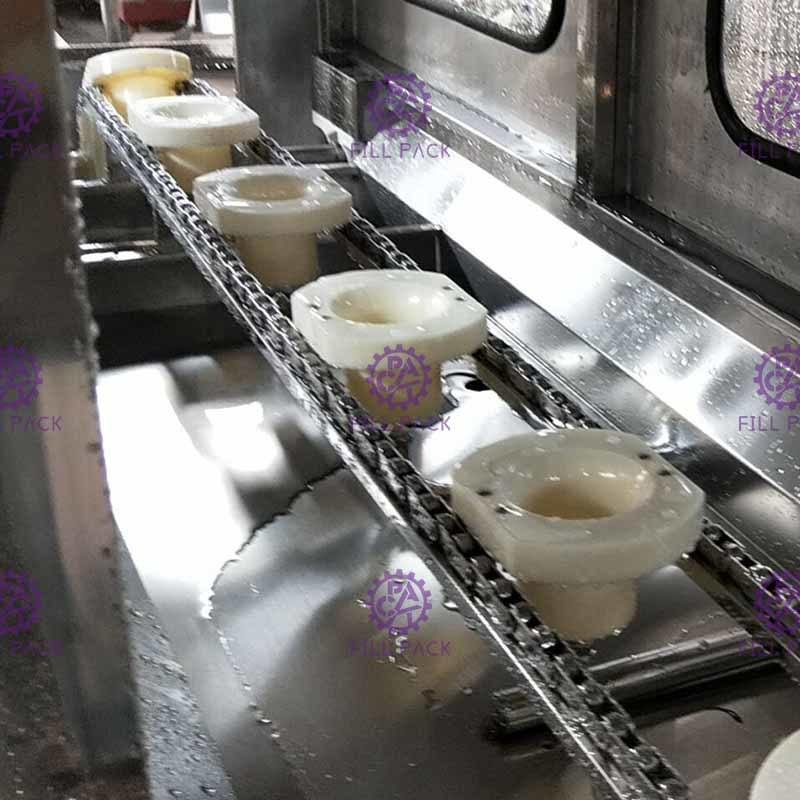

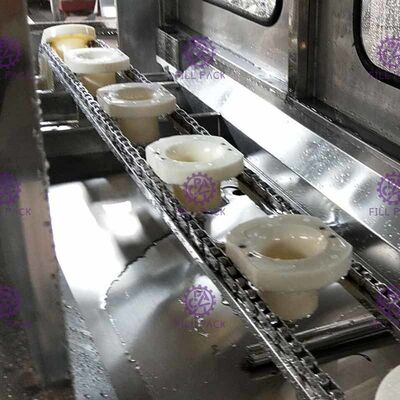

کارگر کوزه های خالی را به صورت دستی روی نگهدارنده کوزه بارگیری می کند، نگهدارنده کوزه با کوزه برای شستشوی کوزه از قبل منتقل می شود، نیروی انتقال توسط سیلندر دنده است؛

شستشو به 3 قسمت تقسیم می شود، فرآیند اول توسط مایع ضدعفونی کننده، فرآیند دوم توسط شستشوی آب بازیافتی، فرآیند سوم توسط آب خالص است؛

پس از شستشو، کوزه ها از نگهدارنده کوزه توسط زنجیر انتقال با نیروی گرانش روی صفحه زاویه دار می افتند؛

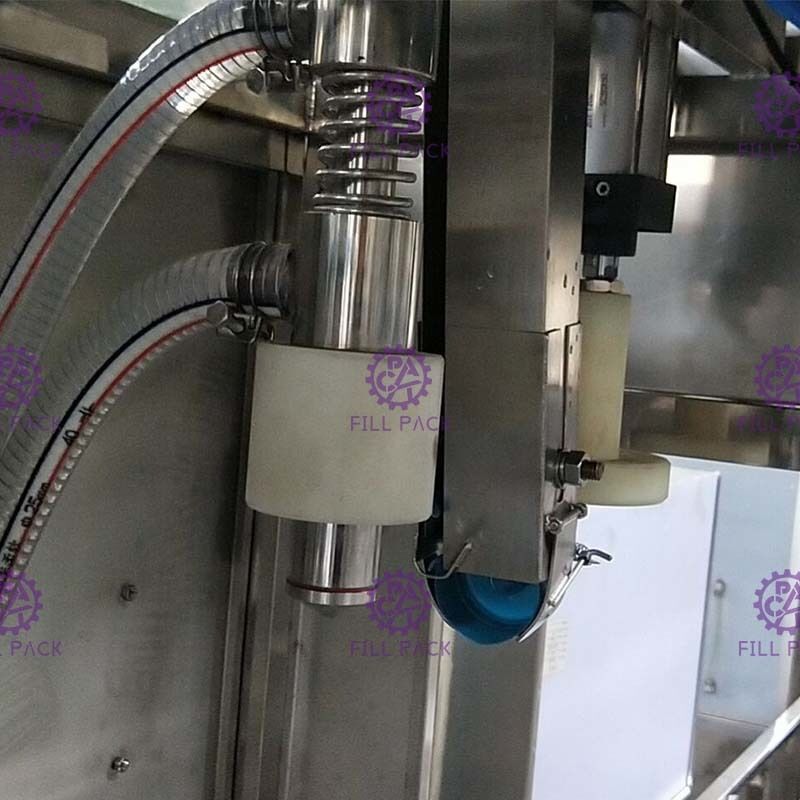

سپس کوزه ها توسط سیلندر فشار دهنده به زیر سر پرکننده رانده می شوند، سپس پر کردن شروع می شود؛

حجم پر کردن را می توان با تنظیم زمان پر کردن کنترل کرد.

کوزه های پر شده متعاقباً توسط کوزه های خالی به زیر سر درب‌بندی رانده می شوند.

کارگر تعداد زیادی درپوش نامنظم را در بارکن درپوش قرار می دهد، بارکن درپوش به طور خودکار درپوش را مرتب می کند تا در ریل درپوش بارگیری شود. هنگامی که بطری های پر شده از زیر سر درب‌بندی عبور می کنند، درپوش روی گردن کوزه می افتد، سپس سیلندر درب‌بندی به طور خودکار با فشار دادن درپوش توسط سیلندر درب‌بندی عمل می کند.

ویژگی ها:

1، خط تولید بطری آب بشکه ای توسط سیستم PLC کنترل می شود، تمام حرکت سیلندر از قبل برای مسافت رانده شده محاسبه می شود؛

2، خط تولید بطری آب بشکه ای می تواند تحت مدل خودکار کار کند، مدل دستی برای بررسی دستگاه است؛

3، دستگاه بارگیری خودکار توسط سیستم PLC کنترل می شود؛

پارامترها:

پمپ آبکشی 1: 0.37 کیلووات

پمپ آبکشی 2: 0.37 کیلووات

پمپ پرکن: 0.55 کیلووات

موتور مرتب سازی درپوش: 0.09 کیلووات

ابعاد: 3100*570*1450 میلی متر (بارکن درپوش در کنار) / 2700*570*1720 میلی متر (بارکن درپوش در بالا)

+ 2000 میلی متر نوار نقاله

وزن: 400 کیلوگرم

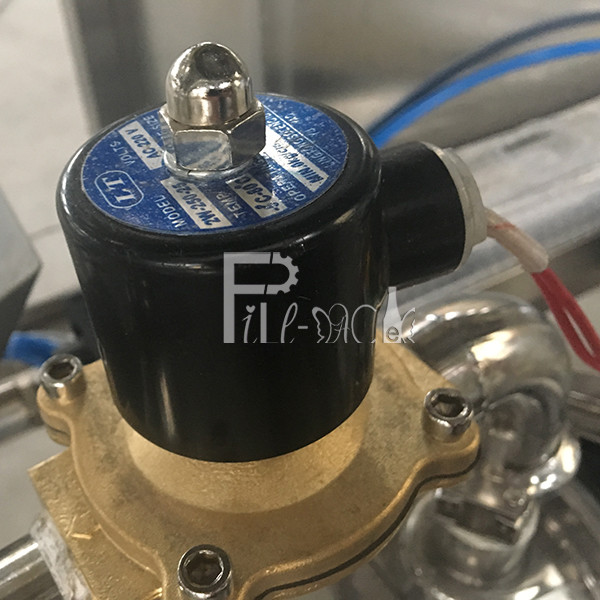

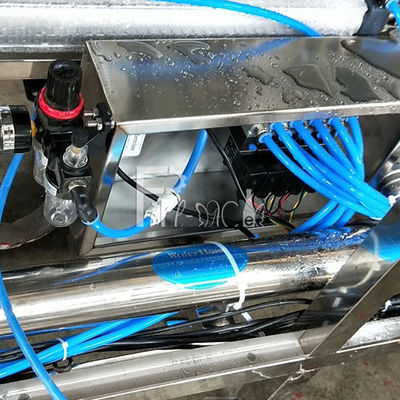

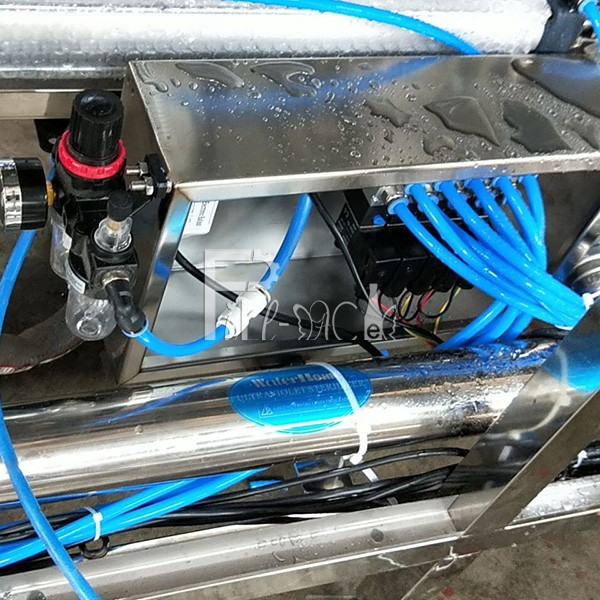

جزئیات کنترل:

پارامترها:

پمپ آبکشی 1: 0.37 کیلووات

پمپ آبکشی 2: 0.37 کیلووات

پمپ پرکن: 0.55 کیلووات

موتور مرتب سازی درپوش: 0.09 کیلووات

ابعاد: 3100*570*1450 میلی متر (بارکن درپوش در کنار) / 2700*570*1720 میلی متر (بارکن درپوش در بالا) + 2000 میلی متر نوار نقاله

وزن: 400 کیلوگرم

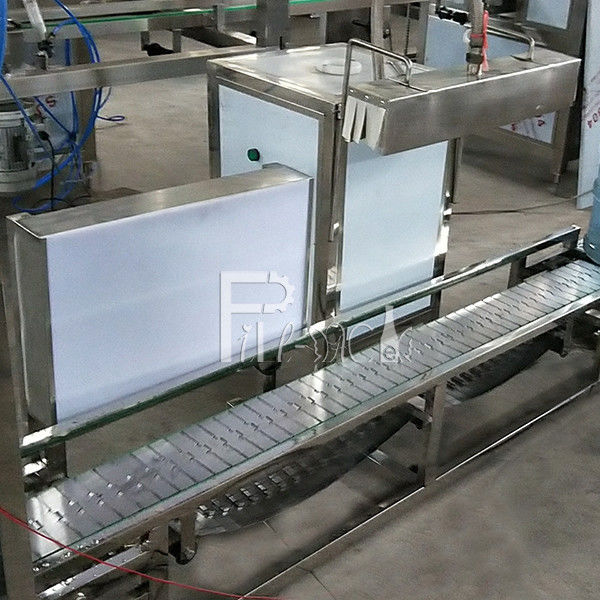

جزئیات نوار نقاله کمربندی SUS304 برای خروجی:

لیست قطعات یدکی توصیه شده:

3، نوار نقاله غلتکی4، چراغ بازرسی5، تونل شرینک لیبل

1.6، دستگاه کدگذاری با جوهر جامد

شرح:

استفاده از فناوری ادغام فوتوالکتریک، چرخ جوهر جامد پیشرفته، عملکرد عالی چاپ فوری و خشک شدن فوری را دارد که به راحتی پاک نمی شود. این دستگاه از نظر طراحی پیشرفته، از نظر ساخت دقیق، از نظر عملکرد پایدار است، از نظر موقعیت توسط کنترل الکترونیکی کنترل می شود، به طور دلخواه قابل تنظیم است، اقدامات و شمارش چاپ فوتوالکتریکی، و تعداد ورق های قابل چاپ را می توان تنظیم کرد.

قابل استفاده برای فرورفتگی سطح یا تاریخ تولید چاپ رنگی، شماره دسته محصول، تاریخ انقضا، صلاحیت بازرسی و غیره از جعبه های کاغذی، برچسب ها، برچسب ها، گواهینامه ها و غیره، با مرتب سازی خودکار، شمارش خودکار، موقعیت یابی تصادفی، زمان های چاپ از پیش تعیین شده، فرورفتگی واضح است، رنگ اختیاری است، سرعت چاپ سریع است، چاپ فوری خشک می شود، تلفات و سایر مزایا.

طرح چیدمان کارخانه برای مرجع:
