دستگاه پر کردن آب معدنی بطری 18.9L بطری 2000BPH

توضیحات محصول

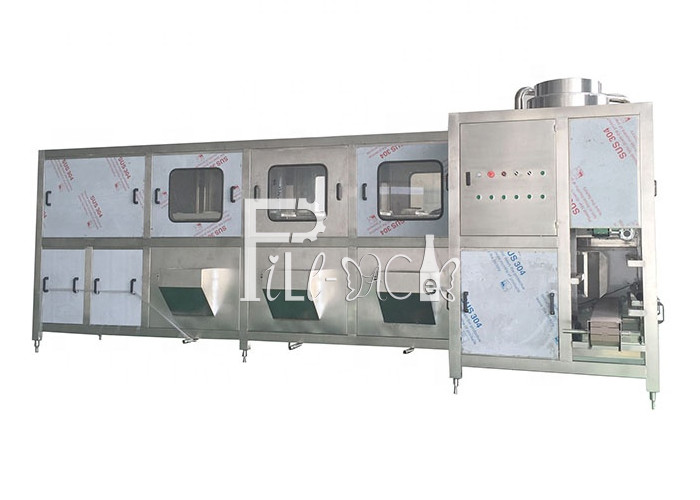

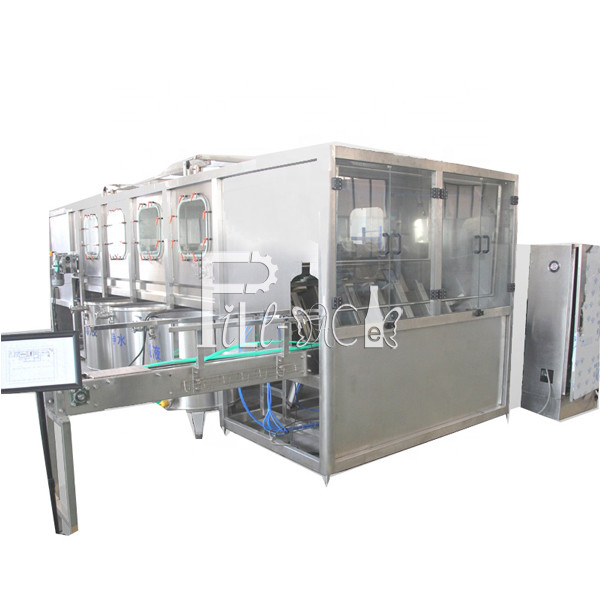

دستگاه/سیستم پرکن اتوماتیک آب QGF-1200 برای بطری 18.9 لیتری

توضیحاتدستگاه پرکن آب بشکه ای:

1. این تجهیزات پرکن بطری عمدتاً برای شستشو، پر کردن و درب‌بندی بطری‌های 5 گالن PET استفاده می‌شود.

2. شستشوی بطری، پر کردن و درب‌بندی در یک دستگاه انجام می‌شود.

3. زمان تماس بین مواد و محیط بیرون کاهش می‌یابد. و شرایط بهداشتی، ظرفیت تولید و مزایای اقتصادی بهبود یافته است.

4. دستگاه پرکن سری QGF ساختار انتقال بطری از نوع آویز را اتخاذ می‌کند تا تعویض قالب بطری راحت‌تر، سریع‌تر و کم‌زحمت‌تر شود.

5. دستگاه اصلی از فناوری کنترل PLC پیشرفته استفاده می‌کند. عناصر الکتریکی کلیدی محصولات معروف بین‌المللی مانند Mitsubishi، Omron، Siemens و غیره را اتخاذ می‌کنند.

تئوری عملکردازدستگاه پرکن آب بشکه ای:

بطری از طریق نوار نقاله هوا وارد قسمت آبکشی دستگاه سه در یک می‌شود. گیره نصب شده روی دیسک دوار بطری را می‌گیرد و آن را 180 درجه برمی‌گرداند و گردن بطری را به سمت زمین قرار می‌دهد. در ناحیه آبکشی ویژه، نازل روی گیره آب را اسپری می‌کند تا دیواره داخلی بطری را آبکشی کند. پس از آبکشی و تخلیه، بطری 180 درجه در امتداد ریل راهنما برمی‌گردد و گردن بطری را به سمت آسمان قرار می‌دهد. سپس بطری آبکشی شده از طریق چرخ ستاره‌ای بطری‌زن به قسمت پرکن منتقل می‌شود. بطری که وارد پرکننده می‌شود توسط صفحه نگهدارنده گردن نگه داشته می‌شود. شیر پرکن که توسط بادامک عمل می‌کند می‌تواند بالا و پایین برود. این روش پر کردن فشار را اتخاذ می‌کند. شیر پرکن باز می‌شود و با حرکت به سمت پایین و لمس گردن بطری شروع به پر کردن می‌کند، شیر پرکن به سمت بالا حرکت می‌کند و با اتمام پر کردن، گردن بطری را ترک می‌کند، بطری پر شده از طریق چرخ انگشتی انتقال گردن به قسمت درب‌بندی منتقل می‌شود. چاقوی پیچ‌کننده متوقف‌کننده گردن بطری را نگه می‌دارد، بطری را عمودی نگه می‌دارد و نمی‌چرخد. سر درب‌بندی پیچی در چرخش و چرخش خودکار باقی می‌ماند. این می‌تواند یک دوره درب‌بندی کامل از جمله گرفتن، فشار دادن، پیچ کردن، تخلیه را از طریق عملکرد بادامک به پایان برساند. بطری پر شده از طریق چرخ انگشتی خروجی بطری به نوار نقاله خروجی بطری به فرآیند بعدی منتقل می‌شود.

مشخصاتازدستگاه پرکن آب بشکه ای:

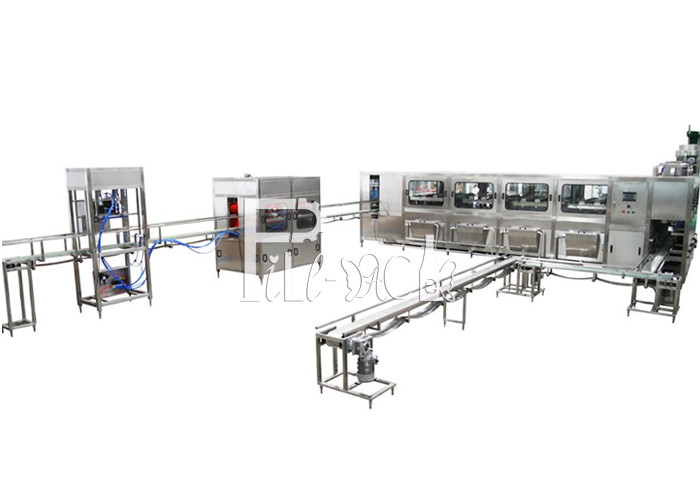

نمودار جریانازدستگاه پرکن آب بشکه ای:

تصاویر دقیق تر از نوار نقاله
