خط پرکننده 20 لیتری تک ردیف 120 BPH گالن

توضیحات محصول

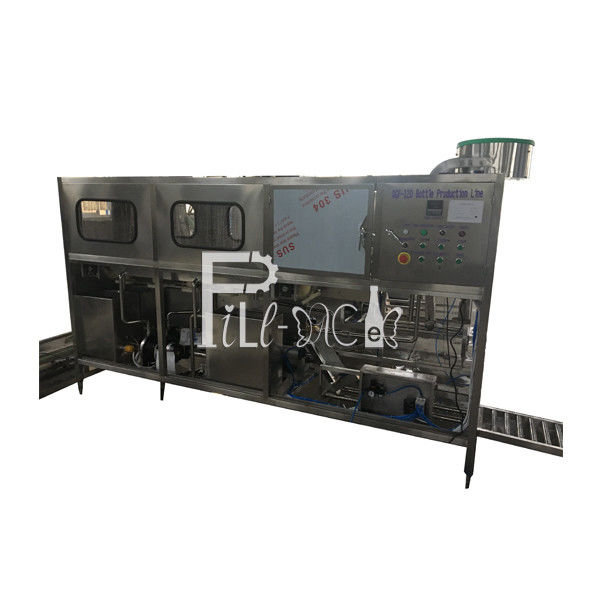

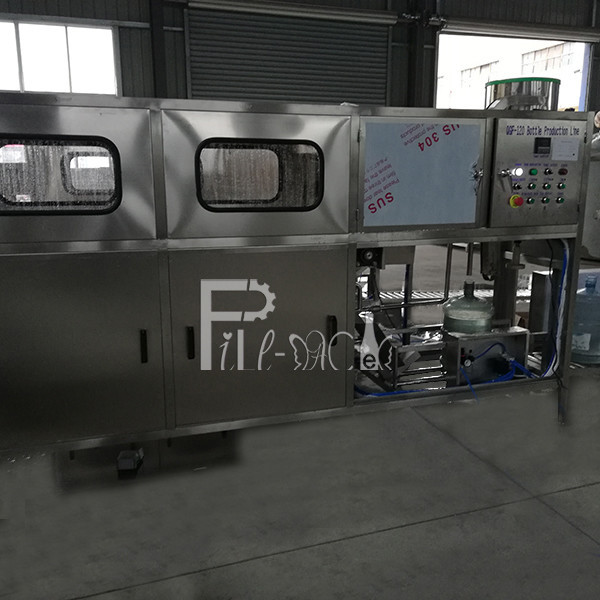

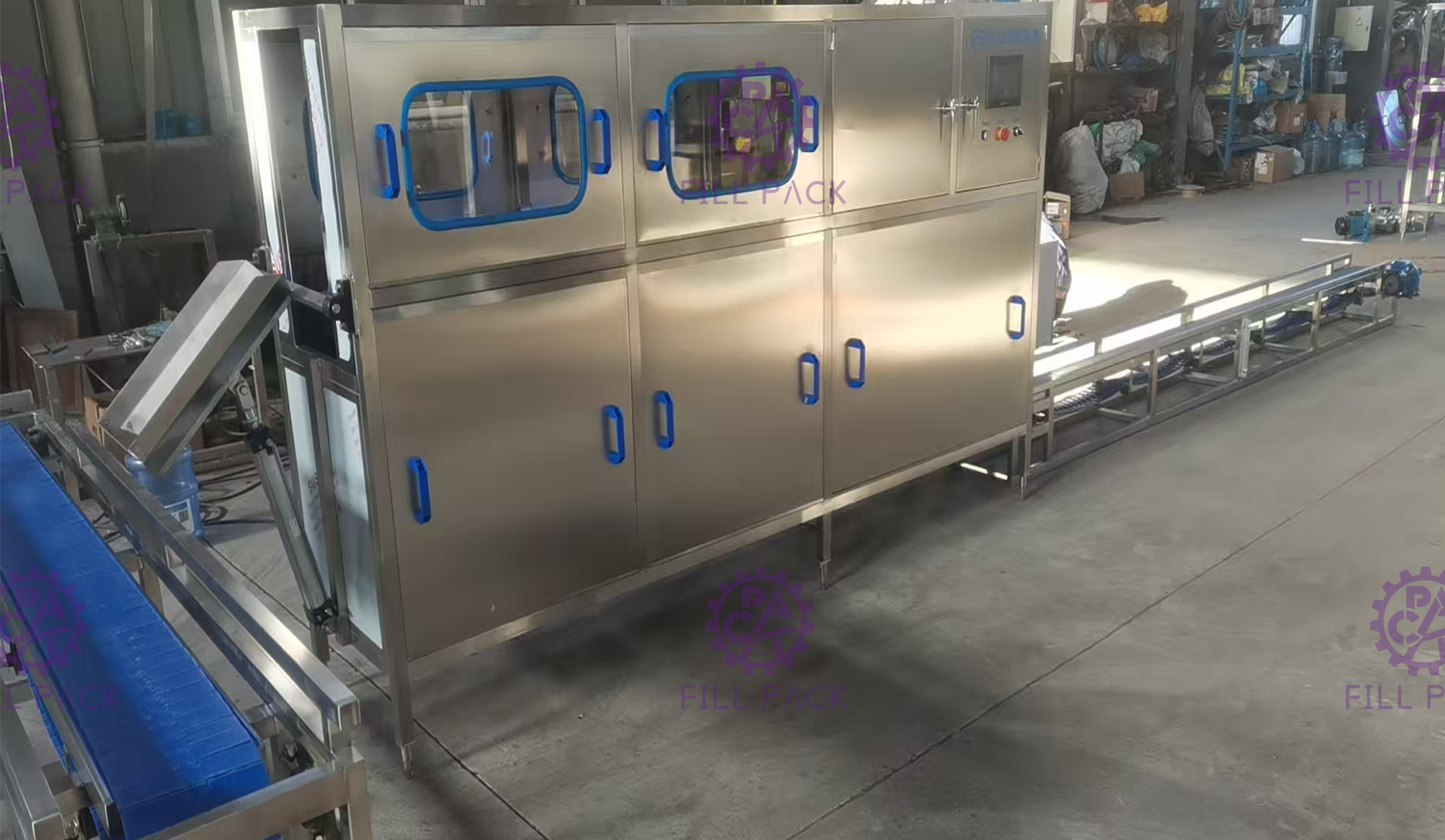

پرکننده بطری 3 تا 5 گالن اتوماتیک 120BPH تک ردیفه با سیستم کنترل PLC

اصل:

این پرکننده بطری گالن با عملکردهای شستشو-پر کردن-دربندی یکپارچه شده است؛

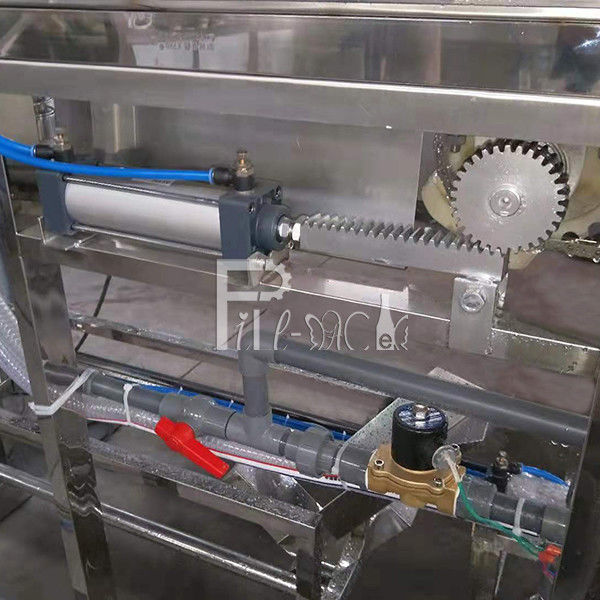

کارگر بطری خالی را به صورت دستی روی نگهدارنده بطری بارگذاری می کند، نگهدارنده بطری با بطری برای شستشوی بطری به جلو منتقل می شود، نیروی انتقال توسط سیلندر دنده ای است؛

شستشو به 2 قسمت تقسیم می شود، فرآیند اول توسط مایع ضدعفونی کننده است، فرآیند دوم توسط آب خالص است؛

پس از شستشو، بطری ها با نیروی گرانشی از نگهدارنده بطری توسط زنجیر انتقال روی صفحه زاویه دار می افتند؛

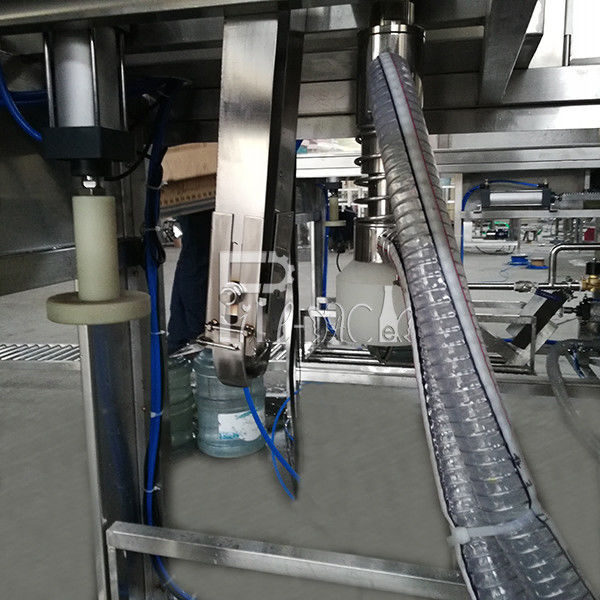

سپس بطری ها توسط سیلندر فشار دهنده به زیر سر پرکننده رانده می شوند، سپس پر کردن شروع می شود؛

حجم پر کردن را می توان با تنظیم زمان پر کردن کنترل کرد.

بطری های پر شده متعاقباً توسط بطری های خالی به زیر سر دربندی رانده می شوند.

کارگر تعداد زیادی درپوش نامنظم را در بارکننده درپوش قرار می دهد، بارکننده درپوش به طور خودکار درپوش را مرتب می کند تا در ریل درپوش بارگیری شود. هنگامی که بطری های پر شده از زیر سر دربندی عبور می کنند، درپوش روی گردن بطری می افتد، سپس سیلندر دربندی به طور خودکار با سیلندر پرس درپوش دربندی را انجام می دهد.

شخصیت ها:

1، کل پرکننده بطری گالن توسط سیستم PLC میتسوبیشی کنترل می شود، تمام مسیر سیلندر از قبل برای مسافت رانده شده محاسبه می شود؛

2، پرکننده بطری گالن می تواند تحت مدل اتوماتیک کار کند، مدل دستی برای بررسی دستگاه است؛

پارامترها:

پمپ آبکشی 1: 0.37 کیلووات

پمپ آبکشی 2: 0.37 کیلووات

پمپ پرکننده: 0.55 کیلووات

موتور مرتب سازی درپوش: 0.09 کیلووات

ابعاد: 3100*570*1450 میلی متر (بارکننده درپوش در کنار)/2700*570*1720 میلی متر (بارکننده درپوش در بالا) + 2000 میلی متر نوار نقاله

وزن: 400 کیلوگرم

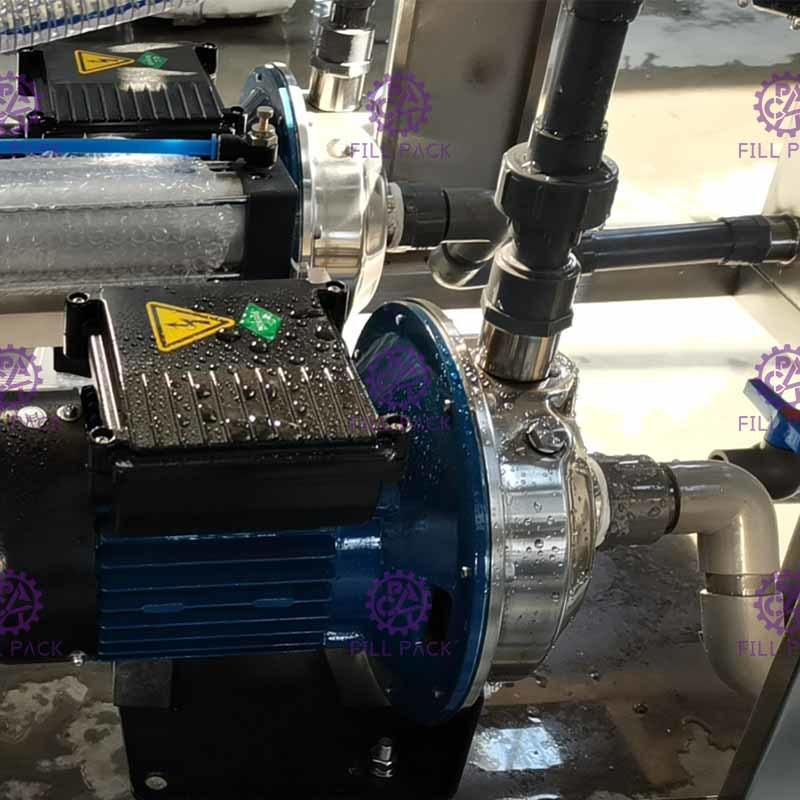

جزئیات پمپ های آب:

جزئیات موتور:
